REINFORCEKiT® Patch

Name: REINFORCEKiT® Patch
Brand: 3X Engineering
SKU: reinforcekit-patch

system długoterminowej naprawy uszkodzonego zbiornika

REINFORCEKiT PATCH to trwałe rozwiązanie wzmacniające dla uszkodzonych zbiorników magazynowych i zbiorników ciśnieniowych z wewnętrznymi i zewnętrznymi defektami korozyjnymi

ISO 24817

PCC-2 ASME

Bez wyłączenia z ruchu

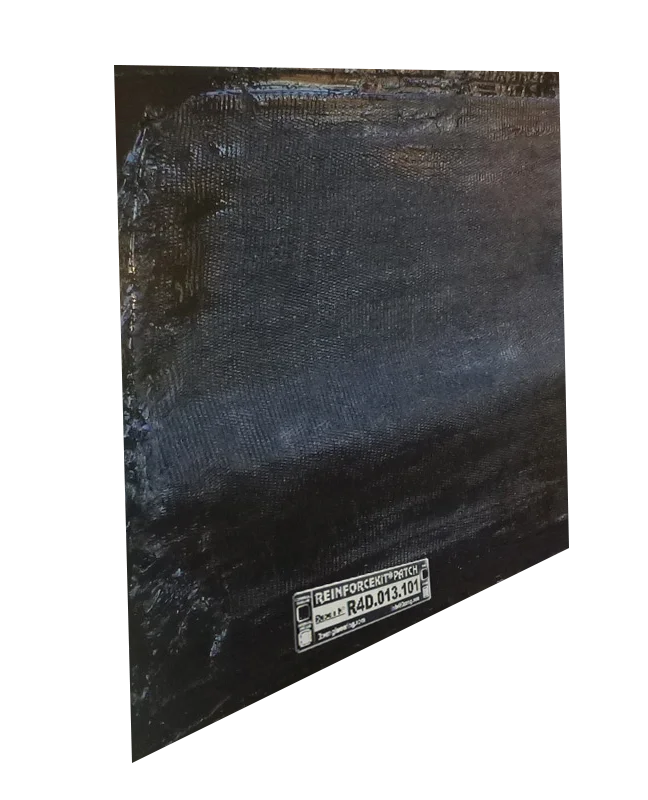

REINFORCEKiT® Patch - 3X Engineering, Materiały kompozytowe, widok produktu

REINFORCEKiT® Patch - 3X Engineering, Materiały kompozytowe, detal

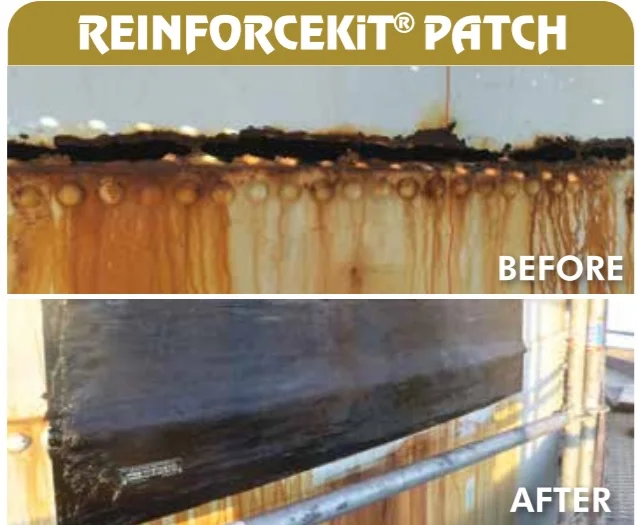

REINFORCEKiT® Patch - 3X Engineering, Materiały kompozytowe, detal 2

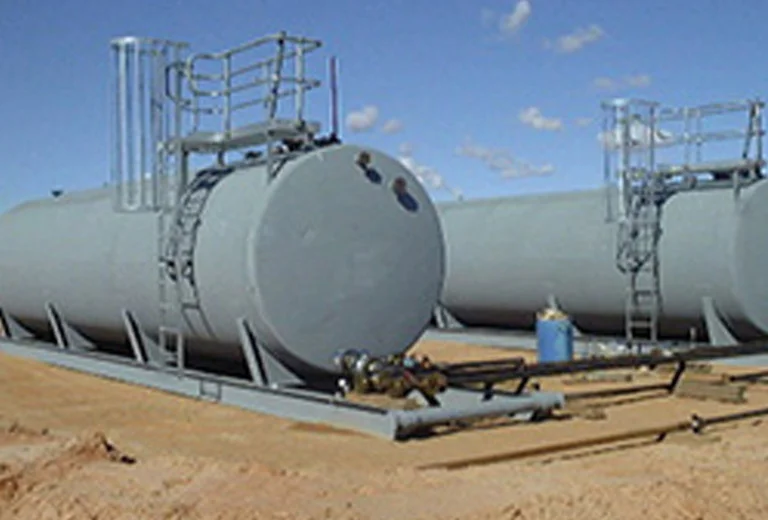

REINFORCEKiT® Patch - 3X Engineering, Materiały kompozytowe, detal 3

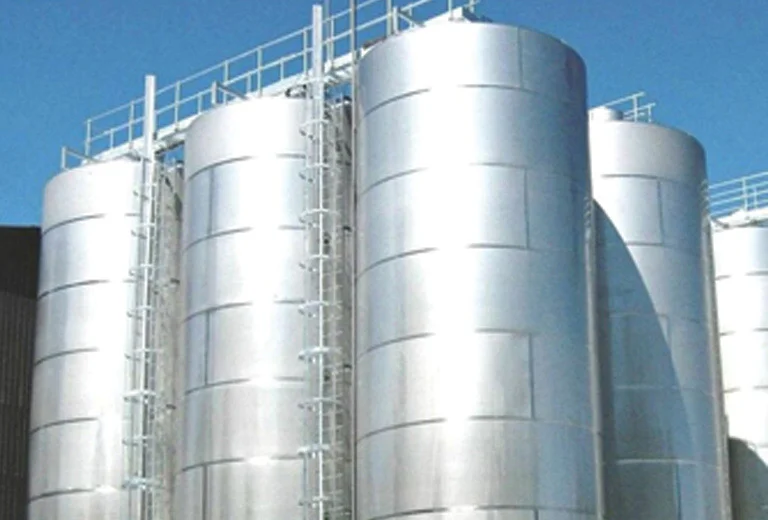

REINFORCEKiT® Patch - 3X Engineering, Materiały kompozytowe, detal 4

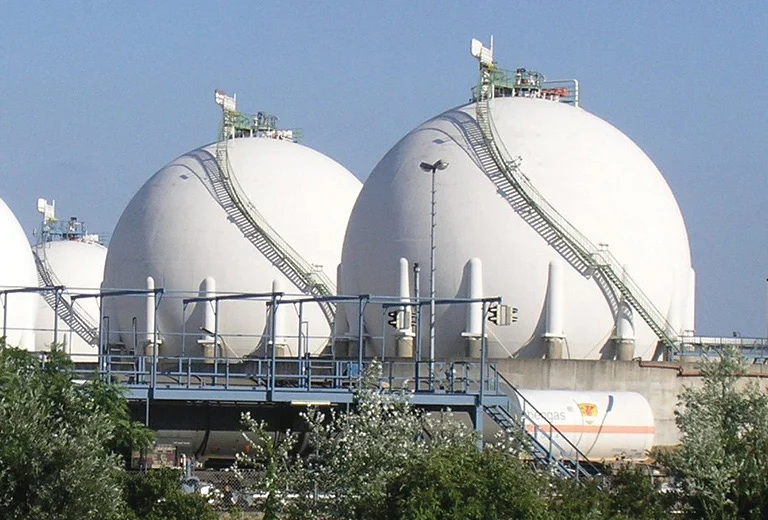

REINFORCEKiT® Patch - 3X Engineering, Materiały kompozytowe, detal 5

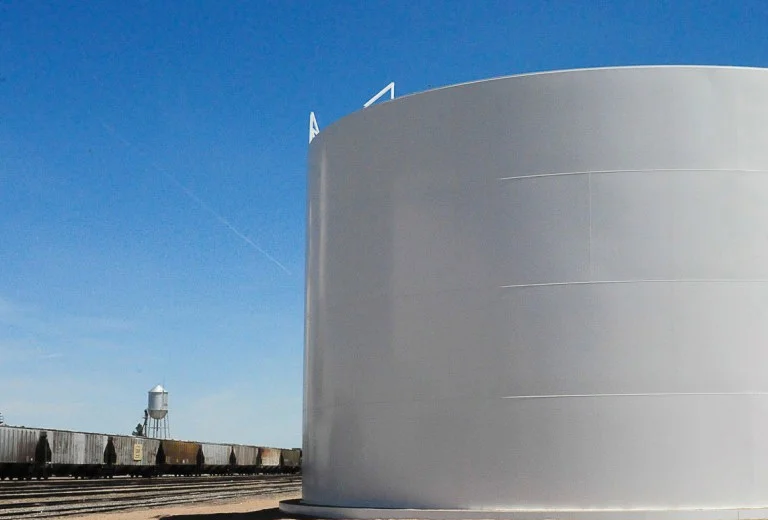

REINFORCEKiT® Patch - 3X Engineering, Materiały kompozytowe, detal 6

Ten produkt jest dostosowany do każdej naprawy i wymaga inżynierii i obliczeń zgodnie z CSA Z662, ISO 24817 i ASME PCC-2/API 653.

REINFORCEKiT® PATCH składa się z łat Kevlar® i dwuskładnikowej żywicy epoksydowej 3X . Wymiary i liczba łat, rodzaj i ilość żywicy będą zależeć od wady i zostaną określone za pomocą oprogramowania 3X. Obliczenia dokonywane są przez dział techniczny firmy AGCOR.

Główne zalety

zaprojektowany zgodnie z ISO 24817 i ASME PCC-2 / API 653
naprawa na czynnej instalacji (nie jest wymagane wyłączenie z użytkowania za wyjątkiem aktywnego wycieku)
naprawa długoterminowa (do 20 lat w przypadku wady zewnętrznej)
brak ograniczeń w ciśnieniu i wielkości defektu
przywraca pierwotną integralność zbiornika
naprawa online (nie jest wymagane wyłączenie z użytkowania za wyjątkiem wycieku)
wszystkie projekty i rozmiary zbiorników
wszystkie rozmiary rur (bez ograniczeń)

Kiedy nie stosować - ograniczenia systemu

Przed naprawą wymagana ocena zbiornika wg API 653 - łaty kompozytowe nie zastępują wymiany stref z utratą nośności konstrukcyjnej
Zakres i grubość naprawy określają obliczenia wg ISO 24817 i ASME PCC-2 - każda naprawa ma projekt indywidualny
Podłoże musi być suche, odtłuszczone i przygotowane mechanicznie - wilgoć i zanieczyszczenia wykluczają trwałą adhezję
Temperatura pracy zbiornika muszą się mieścić w zakresie potwierdzonym dla konkretnej konfiguracji

FAQ

Najczęstsze pytania o ten produkt

Do czego służy REINFORCEKiT® PATCH?

To kompozytowa nakładka naprawcza dla zbiorników i aparatów ciśnieniowych, projektowana pod konkretną naprawę. Naprawia korozję wewnętrzną i zewnętrzną, wady spoin, wycieki, wgniecenia i uszkodzenia mechaniczne - bez ograniczenia wielkości wady.

Z czego składa się system?

Z nakładek kevlarowych i dwuskładnikowej żywicy epoksydowej 3X. Wymiary i liczbę nakładek oraz ilość i rodzaj żywicy wylicza oprogramowanie 3X (R.E.A.) zgodnie z obowiązującymi normami.

Czy naprawę można wykonać bez wyłączania instalacji?

Tak, bez postoju - z wyjątkiem przypadku przebicia ściany.

Jaki jest zakres pracy systemu?

Bez ograniczeń ciśnienia, w temperaturze od -50°C do +150°C, na zbiornikach i aparatach ciśnieniowych o dowolnej średnicy i konstrukcji. Wielkość wady nie jest ograniczona.

Według jakich norm projektuje się naprawę?

Według ISO 24817, ASME PCC-2 oraz API 653.

Czym różni się od TANKiT®?

TANKiT® to naprawa awaryjna i tymczasowa: temperatura od -50°C do +70°C, zbiornik do 20 m średnicy, wada do 100 mm. REINFORCEKiT® PATCH to naprawa długoterminowa - do 20 lat przy wadzie zewnętrznej, temperatura do +150°C, bez ograniczeń średnicy zbiornika, wielkości wady i ciśnienia.

Czy wymagane jest przygotowanie powierzchni?

Tak - Sa 2½ lub St 3, chropowatość co najmniej 60 µm Rz, obróbką strumieniowo-ścierną albo urządzeniem Bristle Blaster.

Obszary zastosowania

na lądzie i morzu
zbiorniki o różnych konstrukcjach i pojemnościach - po ocenie wg API 653
rury o średnicach dobieranych do projektu naprawy
temperatura pracy do 150C
zbiorniki z najczęściej spotykanymi płynami i gazami

Zastosowanie

Projektowana naprawa zbiorników magazynowych i ciśnieniowych z korozją, wżerami, otworami lub uszkodzeniami mechanicznymi
Wzmocnienie lokalnego obszaru zbiornika w instalacjach lądowych i offshore

Parametry techniczne

Materiałłaty Kevlar + dwuskładnikowa żywica epoksydowa

Temperatura pracydo 150 °C

Projekt naprawyobliczenia 3X wg CSA Z662, ISO 24817, ASME PCC-2/API 653

Marka3X Engineering

Zgodność z normami

Projektowanie naprawy: ISO 24817 i ASME PCC-2
Dla zbiorników magazynowych producent wskazuje również API 653 w zakresie projektu naprawy

Pliki do pobrania

PDFPobierz kartę techniczną (TDS)

Karta techniczna (TDS), instrukcja aplikacji i karta bezpieczeństwa (SDS) są udostępniane na zapytanie. Wypełnij formularz - prześlemy komplet dokumentacji.
