REFLANGEKiT®

Name: REFLANGEKiT®
Brand: 3X Engineering
SKU: reflangekit

naprawa aktywnej nieszczelności połączenia kołnierzowego

REFLANGEKiT to technika uszczelniania przecieków SF6 dla kołnierzy stosowanych bez wstrzymywania przepływu i pod ciśnieniem

Patent SNCF

Bez wyłączenia z ruchu

REFLANGEKiT® - 3X Engineering, Materiały kompozytowe, widok produktu

REFLANGEKiT® - 3X Engineering, Materiały kompozytowe, detal

REFLANGEKiT® - 3X Engineering, Materiały kompozytowe, detal 2

REFLANGEKiT® - 3X Engineering, Materiały kompozytowe, detal 3

REFLANGEKiT® - 3X Engineering, Materiały kompozytowe, detal 4

REFLANGEKiT® - 3X Engineering, Materiały kompozytowe, detal 5

REFLANGEKiT® - 3X Engineering, Materiały kompozytowe, detal 6

REFLANGEKiT® to technika uszczelniania przecieków SF6 dla kołnierzy stosowanych bez wstrzymywania przepłwu i pod ciśnieniem.

Opis produktu

System został zaprojektowany, opracowany i przetestowany we współpracy z EDF R&D (francuski dostawca energii elektrycznej). Różne testy ciśnieniowe i testy starzenia zostały przeprowadzone wewnętrznie i w laboratoriach EDF, aby zaproponować produkt wysokiej jakości.

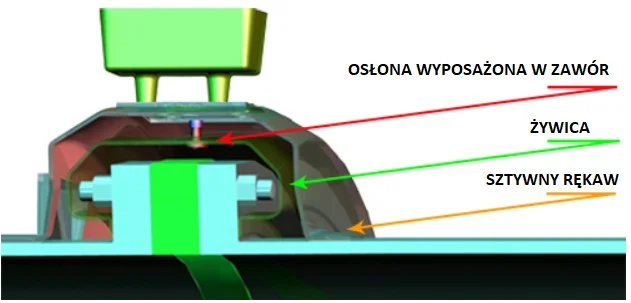

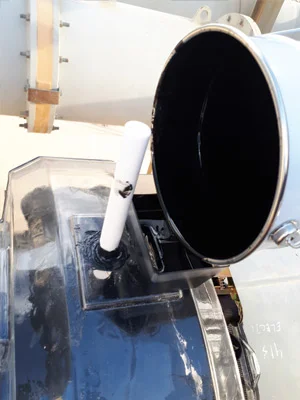

Koncepcja REFLANGEKiT® opiera się na systemie podwójnej powłoki, który zamyka nieszczelny kołnierz. Pierwsza powłoka wykonana z PVC zakryje i zabezpieczy kołnierz oraz zbierze wycieki SF6. Druga powłoka wykonana z PET będzie zawierać specjalnie opracowaną żywicę 3X . Zawór wydmuchowy umożliwia wydostawanie się gazu podczas wtrysku żywicy. Po całonocnym utwardzeniu żywicy zawór jest zamykany i uszczelniany.

Dzięki temu oryginalnemu systemowi kołnierz i śruby są chronione podczas wtryskiwania żywicy i demontażu.

Produkt można łatwo usunąć bez uszkodzeń.

Główne zalety

instalacja online i pod ciśnieniem
system nieinwazyjny (brak ryzyka przedostania się żywicy do kołnierza);
ochrona śrub
łatwy demontaż
ekonomiczna instalacja (unikanie kosztownych przesyłek)
temperatura od -20°C do 65°C

FAQ

Najczęstsze pytania o ten produkt

Do czego służy REFLANGEKiT®?

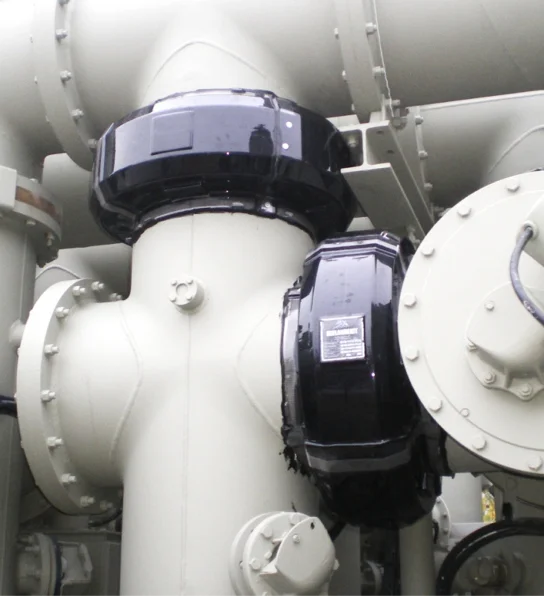

Do uszczelniania wycieków gazu SF6 z połączeń kołnierzowych rozdzielnic GIS - bez wyłączania i bez rozhermetyzowania instalacji.

Jak działa i z czego się składa?

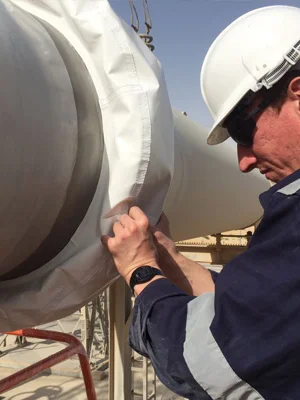

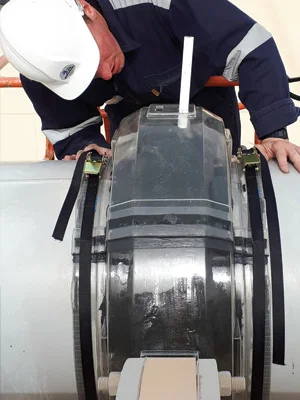

To układ dwóch powłok obejmujących nieszczelny kołnierz. Pierwsza, miękka, osłania cały kołnierz razem z uszczelką, śrubami i nakrętkami, zbiera wyciek SF6 i kieruje go do zaworu na górze. Druga, sztywna, nałożona na pierwszą, zawiera dedykowaną żywicę 3X.

Na jakich kołnierzach można go stosować?

Na wielu geometriach kołnierzy, w materiałach: aluminium, stal nierdzewna, ceramika i stal węglowa. Producent ma gotowe modele dla typowych rozwiązań (m.in. SIEMENS, AREVA, ABB); jeśli żaden nie pasuje, wykonuje wersję na zamówienie.

Jaki jest zakres pracy systemu?

Uszczelnia gaz SF6 na kołnierzach GIS pracujących w temperaturze od -50°C do +65°C.

Czy montaż wymaga wyłączenia instalacji?

Nie - zakłada się go na ruchu i pod ciśnieniem. Układ jest nieinwazyjny: kołnierz, śruby i wkręty są chronione podczas wtłaczania żywicy, więc żywica nie dostaje się do wnętrza połączenia, a całość daje się później zdjąć bez uszkodzeń.

Czy wymagane jest przygotowanie powierzchni?

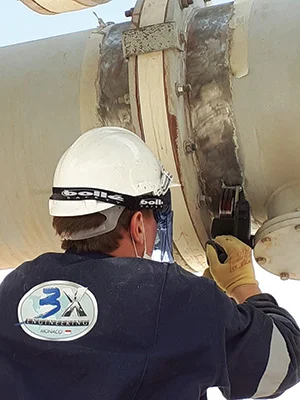

Tak - Sa 2½ lub St 3, chropowatość co najmniej 60 µm Rz. Wygodnie wykonuje się je urządzeniem Bristle Blaster.

Obszary zastosowania

instalacje jądrowe, gazowe i elektrownie
możliwość dostosowania do różnych typów kołnierzy
temperatura od -20 °C do 65 °C

Zastosowanie

Uszczelnianie wycieków SF₆ z połączeń kołnierzowych urządzeń elektroenergetycznych
Montaż na czynnej instalacji bez demontażu kołnierza, po kwalifikacji ciśnienia, geometrii i warunków pracy

Pliki do pobrania

PDFPobierz kartę techniczną (TDS)

Karta techniczna (TDS), instrukcja aplikacji i karta bezpieczeństwa (SDS) są udostępniane na zapytanie. Wypełnij formularz - prześlemy komplet dokumentacji.
