REINFORCEKiT® 1D

Name: REINFORCEKiT® 1D
Brand: 3X Engineering
SKU: reinforcekit-1d

aktywowany wodą poliuretanowy system naprawy i wzmocnienia rur

REINFORCEKiT 1D (R1D) to aktywowany wodą system naprawczy owijany spiralnie wokół rury; naprawa bez wyłączania instalacji po kwalifikacji defektu i obliczeniach wg ISO 24817.

ISO 24817

PCC-2 ASME

Bez wyłączenia z ruchu

REINFORCEKiT® 1D - 3X Engineering, Materiały kompozytowe, widok produktu

REINFORCEKiT® 1D - 3X Engineering, Materiały kompozytowe, detal

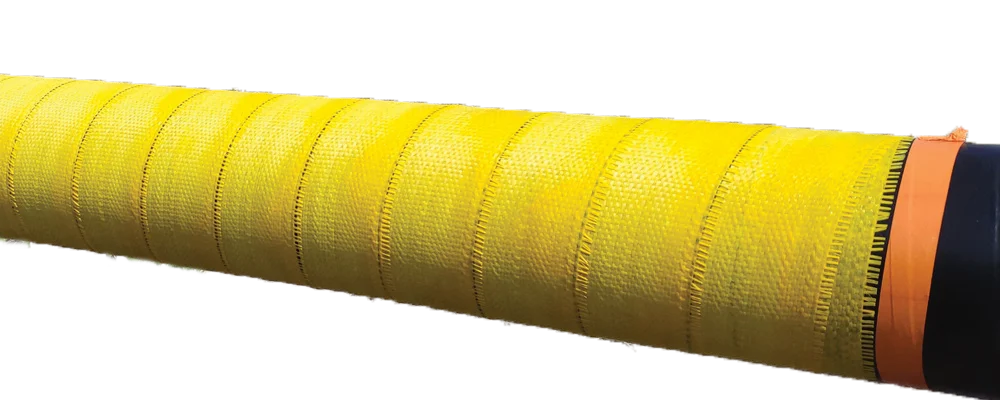

REINFORCEKiT® 1D - 3X Engineering, Materiały kompozytowe, detal 2

REINFORCEKiT® 1D - 3X Engineering, Materiały kompozytowe, detal 3

REINFORCEKiT® 1D - 3X Engineering, Materiały kompozytowe, detal 4

REINFORCEKiT® 1D (R1D) to aktywowany wodą system naprawczy owinięty spiralnie wokół rury, aby przywrócić jej pierwotną integralność bez wyłączania z użytkowania. System naprawia i wzmacnia rury narażone na korozję i uszkodzenia mechaniczne. Ten kompozytowy produkt wykonany jest z włókna szklanego i żywicy poliuretanowej.

REINFORCEKiT® 1D może być również stosowany jako ochrona rur powlekanych.

W przypadku zastosowania zbrojenia, produkt należy stosować z odpowiednim wypełniaczem i podkładem 3X. Projekt naprawy i wymagania materiałowe są dostarczane przez oprogramowanie 3X, zgodnie z ISO 24817 i ASME PCC-2. W przypadku zastosowania zabezpieczenia potrzebna jest tylko taśma R1D. 3X zaleca nałożenie minimum 2 warstw.

Opis produktu

Pytanie o REINFORCEKiT® 1D - aktywowany wodą poliuretanowy system naprawy i wzmocnienia rur System może zostać zastosowany do projektowanej naprawy określonych defektów rurociągu bez wyłączania instalacji - pod warunkiem kwalifikacji defektu, wykonania obliczeń wg ISO 24817 / ASME PCC-2 i spełnienia wymagań producenta. System naprawia i wzmacnia rury narażone na korozję i uszkodzenia mechaniczne. Ten kompozytowy produkt wykonany jest z włókna szklanego i żywicy poliuretanowej.

Główne zalety

naprawa na czynnej instalacji (nie jest wymagane wyłączenie z wyjątkiem przypadku wycieku)
bez przestoju w produkcji i przesyle (po pozytywnej kwalifikacji defektu)
naprawa nieinwazyjna dla procesu przesyłu i produkcji bieżącej
szybka i łatwa realizacja
nie wymaga ogrzewania ani utwardzania
naprawa online (nie jest wymagane wyłączenie z wyjątkiem przypadku wycieku)
brak strat w produkcji i przesyle
naprawa nieinwazyjna w proces przesyłu oraz produkcji bieżącej
wszystkie geometrie rur, w tym spoiny, kolanka i trójniki
wszystkie rozmiary rur (bez ograniczeń)
rurociąg wysokiego ciśnienia
Temperatura do 68 °C (dla wzmocnienia) i do 88 °C (dla dodatkowej ochrony mechanicznej)

Kiedy nie stosować - ograniczenia systemu

Naprawa wymaga projektu obliczeniowego (oprogramowanie 3X REA) na podstawie pomiarów defektu, ciśnienia, temperatury i obciążeń - system nie jest nakładany „z katalogu"
Zakres geometrii, średnic i ciśnienia roboczego potwierdza każdorazowo projekt wg ISO 24817 / ASME PCC-2 - deklarowane zastosowanie zależy od wyniku obliczeń
Podłoże musi być przygotowane do wymaganej klasy czystości i chropowatości - wilgoć, luźna korozja lub zanieczyszczenia obniżają trwałość wzmocnienia
Nie stosuje się jako naprawy awaryjnej czynnego wycieku - do zatrzymania wycieku służy STOPKiT®, a wzmocnienie wykonuje się po opanowaniu wycieku

FAQ

Najczęstsze pytania o ten produkt

Do czego służy REINFORCEKiT® 1D?

Do wzmacniania rur oraz do ochrony rur pokrytych powłoką. W zastosowaniu wzmacniającym wymaga przygotowania powierzchni i użycia dedykowanej masy szpachlowej oraz podkładu 3X. W zastosowaniu ochronnym wystarczy sam prepreg - bez obliczeń.

Z czego składa się system?

To prepreg aktywowany wodą: włókno szklane fabrycznie nasycone żywicą poliuretanową 3X.

Czy naprawę można wykonać bez zatrzymania przesyłu?

Tak, technologia działa bez postoju - z wyjątkiem przypadku przebicia ściany rury.

Jaki jest zakres pracy systemu?

Bez ograniczeń średnicy rury. Temperatura pracy od -50°C do +68°C przy zastosowaniu wzmacniającym i do +88°C przy zastosowaniu ochronnym.

Na jakich rurach można go stosować?

Na każdej geometrii - odcinkach prostych, owalnych, kolanach, trójnikach, także na spoinach - przy typowych mediach ciekłych i gazowych, w instalacjach lądowych i morskich, na wszystkich średnicach.

Czy wymagane jest przygotowanie powierzchni?

Przy zastosowaniu ochronnym (ARO) nie - można nakładać wprost na istniejącą powłokę rury. Przy wzmocnieniu konstrukcyjnym przygotowanie powierzchni jest wymagane.

Ile warstw należy nałożyć?

Przy wzmocnieniu liczbę warstw wylicza oprogramowanie 3X (R.E.A.) na podstawie typu wady, średnicy, grubości ścianki, ciśnienia, temperatury i środowiska. Przy zastosowaniu ochronnym producent zaleca minimum dwie warstwy.

Obszary zastosowania

na lądzie i morzu (w powietrzu)
geometrie rur, w tym spoiny, kolanka i trójniki - po potwierdzeniu w projekcie obliczeniowym
średnice rur dobierane do projektu - zakres potwierdzany obliczeniami wg ISO 24817
rurociągi pod ciśnieniem - dopuszczalne ciśnienie określa projekt naprawy
rury transportujące najczęściej spotykane płyny i gazy

Zastosowanie

Zewnętrzna warstwa odporna na ścieranie chroniąca powłoki rurociągów podczas HDD, przecisków i mikrotunelowania
Wzmocnienie rur z korozją lub uszkodzeniami mechanicznymi, gdy naprawa została obliczona i zestawiona z właściwym wypełniaczem oraz podkładem 3X

Parametry techniczne

Materiałwłókno szklane + żywica poliuretanowa

Aktywacjawodą

Min. liczba warstw2

Temperatura pracydo 68 °C (ochrona mech.: do 88 °C)

Marka3X Engineering

Zgodność z normami

Naprawa konstrukcyjna jest projektowana zgodnie z ISO 24817 i ASME PCC-2
Wymienione dokumenty dotyczą metody projektowania naprawy, nie stanowią certyfikatu wyrobu

Pliki do pobrania

PDFPobierz kartę techniczną (TDS)

Karta techniczna (TDS), instrukcja aplikacji i karta bezpieczeństwa (SDS) są udostępniane na zapytanie. Wypełnij formularz - prześlemy komplet dokumentacji.

Poproś o dokumentację tego produktu
