Dobór opasek termokurczliwych do połączeń spawanych – jak interpretować PN-EN 12068 i PN-EN ISO 21809-3

Opaskę termokurczliwą dobiera się do średnicy rurociągu, temperatury pracy, rodzaju izolacji fabrycznej i obciążeń mechanicznych złącza — nie do samej nazwy normy. PN-EN 12068 klasyfikuje systemy wg odporności mechanicznej (klasy A30/B30/C50), a PN-EN ISO 21809-3 wg wymagań dla powłok złączowych w systemach 3LPE/3LPP. W specyfikacji projektowej należy zapisać obie wartości wraz z klasą obciążenia gruntu — wtedy dobór jest audytowalny.

„Opaska zgodna z normą” to w specyfikacjach zdanie-pułapka. PN-EN 12068 i PN-EN ISO 21809-3 opisują zabezpieczenia złączy spawanych według dwóch różnych logik — a zgodność z którąkolwiek z nich nie gwarantuje sama z siebie, że opaska sprawdzi się na konkretnym rurociągu. O prawidłowym doborze decyduje kilka parametrów, które warto zapisać w dokumentacji projektowej wprost.

Złącze spawane wymaga odtworzenia całego systemu ochronnego

Spoina obwodowa to przerwa w fabrycznej izolacji rury — i to nie tylko w warstwie zewnętrznej. System fabryczny (np. 3LPE) składa się z warstwy epoksydowej na stali, warstwy adhezyjnej i płaszcza poliolefinowego. Dobre zabezpieczenie złącza odtwarza tę logikę: warstwę przylegającą do stali (podkład epoksydowy lub klej aktywowany termicznie) i mechaniczną warstwę zewnętrzną (opaska lub rękaw). Skrót myślowy „opaska = kawałek plastiku na spoinę” jest źródłem większości późniejszych problemów z odspojeniami.

Dwie normy opisują powłoki według innej logiki

PN-EN 12068 klasyfikuje taśmy i opaski wg właściwości użytkowych: litery A/B/C oznaczają rosnącą odporność mechaniczną, liczby 30/50/HT — maksymalną temperaturę pracy (≤30°C, ≤50°C, >50°C), a dopiski L/VL/UV — zdolność aplikacji w niskich temperaturach i odporność na promieniowanie UV. Klasa nadawana jest na podstawie badań udarności, wciskania, odspajania katodowego i przyczepności. Przykładowe oznaczenie: EN 12068-C50 L (więcej w naszym przewodniku po klasach EN 12068).

PN-EN ISO 21809-3:2016 klasyfikuje powłoki złączy montażowych (FJC) wg budowy i materiału. Dla materiałów termokurczliwych najważniejsze typy to:

Norma zaleca przy tym minimalne grubości podkładu: 150 µm dla epoksydu płynnego i 200 µm dla FBE. Wymaga też, by maksymalna temperatura pracy systemu FJC nie była niższa od projektowej temperatury rurociągu.

Zgodność z normą nie oznacza równoważności produktów

Dwie opaski „zgodne z normą” mogą różnić się istotnie w realnym montażu i eksploatacji. Po pierwsze, normy definiują wymagania minimalne — produkty mogą je przekraczać wielokrotnie (nasza HSS80 w teście polowym GAZ-SYSTEM osiągnęła siłę odrywania powyżej 150 N/cm w 29°C). Po drugie, same metody badań w EN 12068 i ISO 21809-3 różnią się parametrami (np. badanie odrywania wg załącznika H ISO 21809-3 prowadzi się przy prędkości 10 mm/min), więc wyników liczbowych z raportów wg różnych norm nie wolno porównywać wprost — piszemy o tym szerzej w artykule „EN 12068 a ISO 21809-3 — dlaczego wyników badań nie porównuje się wprost”.

Najpierw kompatybilność z powłoką fabryczną

ISO 21809-3 stawia to wprost: system FJC ma być kompatybilny z powłoką fabryczną i zapewniać ciągłość ochrony. W praktyce oznacza to kontrolę trzech rzeczy: materiału opaski względem płaszcza fabrycznego (PE na 3LPE, PP lub system wysokotemperaturowy na 3LPP), dopuszczalnych temperatur podgrzewania (tak, by nie uszkodzić fabrycznej izolacji) oraz wymaganego zakładu na powłokę fabryczną z odpowiednim przygotowaniem jej krawędzi (ścięcie, zmatowienie).

Mokry i utwardzony podkład epoksydowy

W systemach z podkładem epoksydowym (typ 14B) istnieją dwa zasadniczo różne warianty aplikacji i mylenie ich bywa przyczyną awarii:

• Podkład utwardzony („na sucho”) — po utwardzeniu podkładu stal nagrzewa się do temperatury powyżej 100°C (zwykle indukcyjnie) i dopiero wtedy nakłada opaskę. Powstaje wiązanie fizyczne kleju z warstwą epoksydową. Metoda jest czuła na temperaturę: zbyt niska temperatura stali = słaba przyczepność przy odrywaniu.
• Podkład nieutwardzony („na mokro”) — opaskę nakłada się bezpośrednio na świeży, jeszcze nieutwardzony podkład. Podczas kurczenia opaski podkład utwardza się wspólnie z klejem, tworząc wiązanie chemiczne — odporne na wahania temperatury montażu.

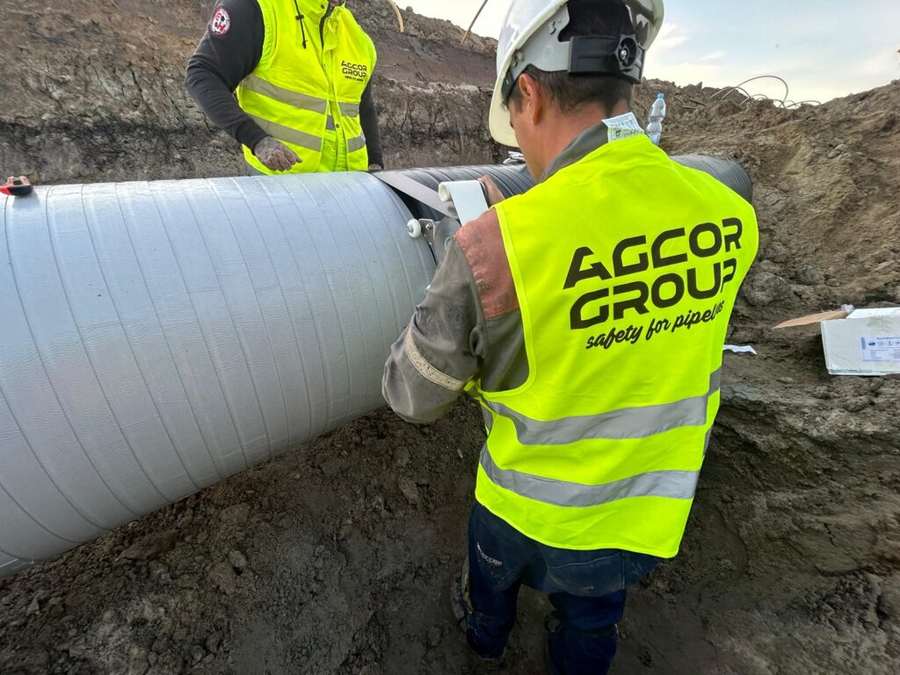

Przy metodzie palnikowej kluczowe jest wstępne podgrzanie stali — w przypadku systemu HSS80 do minimum +50°C — oraz równomierne nagrzewanie całej opaski. Mechanizm wiązań i typowe błędy aplikacji opisaliśmy szczegółowo w artykule „Jak prawidłowo dobrać izolację na spawane złącza rurociągów stalowych?”.

Grubość podkładu i ryzyko SCC

Naprężeniowe pękanie korozyjne (SCC) gazociągów stalowych rozwija się, gdy zbiegną się trzy czynniki: wrażliwy materiał, naprężenia (istotne powyżej ok. 60% granicy plastyczności) i agresywne środowisko korozyjne przy ściance. Jak pokazuje analiza Marka Fiedorowicza („Powłoki izolacyjne a naprężeniowe pękanie korozyjne stalowych gazociągów”, cz. I i II, „Ochrona przed Korozją” 2021 i 2022), powłoki izolacyjne i przygotowanie powierzchni odgrywają kluczową rolę — zarówno w umożliwianiu inicjacji SCC (gdy są niewłaściwe), jak i w przeciwdziałaniu (gdy są odpowiednie).

Z tej perspektywy podkład epoksydowy pod opaską nie jest „dodatkiem poprawiającym przyczepność”, lecz elementem bariery: ciągła, wystarczająco gruba warstwa epoksydu (ISO 21809-3 zaleca min. 150 µm dla epoksydu płynnego) izoluje stal w najbardziej newralgicznym punkcie rurociągu. Opaska bez podkładu lub z podkładem nakładanym „na ile starczy” zostawia tę barierę cienką i niepewną — a w połączeniu z odspojeniami i prądami błądzącymi tworzy warunki, których mechanizm SCC nie wybacza.

Jak opisać wymagania w dokumentacji projektowej

Zamiast ogólnego „opaska zgodna z normą” zapisuj w specyfikacji konkretnie:

• typ systemu wg ISO 21809-3 (np. 14B — termokurcz na podkładzie epoksydowym) i/lub klasę wg EN 12068 (np. C50),
• kompatybilność z powłoką fabryczną rury (3LPE/3LPP/FBE) i maksymalną temperaturę pracy rurociągu,
• wariant aplikacji podkładu (mokry/utwardzony) i jego minimalną grubość (np. ≥150 µm),
• grubość opaski przed montażem oraz wymagane badania odbiorcze (odrywanie, kontrola szczelności),
• zakres temperatur aplikacji i wymagane podgrzanie wstępne stali.

Grubość opaski przed montażem

Grubość deklarowana przez producenta dotyczy opaski przed kurczeniem — po zainstalowaniu warstwa realna jest grubsza wskutek ścieśnienia obwodowego. Dla orientacji: system HSS80 występuje w grubościach 1,4–3,5 mm dobieranych m.in. do średnicy i warunków mechanicznych. Przy przekroczeniach bezwykopowych grubość standardowej opaski i tak nie wystarczy — tam stosuje się rękawy wzmocnione (typ 14C, np. HRSS-DD) lub systemy lane, o czym piszemy w artykule o doborze FJC dla instalacji bezwykopowych.

Ilość i jakość podkładu w zestawie

Kompletny zestaw powinien zawierać opaskę oraz podkład epoksydowy (składniki A+B) w ilości policzonej na konkretny rozmiar złącza — inna ilość przypada na DN 700, inna na DN 1000. Sygnał ostrzegawczy: „uniwersalna” puszka podkładu do wielu średnic albo podkład nieznanej marki dosztukowany poza systemem. Warto też sprawdzić datę produkcji i warunki magazynowania składników — epoksyd przeterminowany lub przemrożony nie utwardzi się prawidłowo.

Najczęstsze błędy w dostawach i realizacji

• opaska bez podkładu tam, gdzie specyfikacja wymagała typu 14B,
• podkład w ilości niewystarczającej na deklarowaną grubość warstwy,
• mylenie wariantów aplikacji (opaska „na mokro” nakładana na utwardzony podkład i odwrotnie),
• brak kontroli temperatury stali przy metodzie palnikowej (min. +50°C dla HSS80),
• przycinanie zakładu na powłokę fabryczną i pomijanie jej zmatowienia,
• odbiór „na oko” — bez pomieru odrywania na spoinach kontrolnych.

Zalecenia praktyczne

• W dokumentacji zapisuj typ wg ISO 21809-3 i/lub klasę wg EN 12068, a nie samą „zgodność z normą”.
• Dla gazociągów wybieraj systemy z podkładem epoksydowym (14B) i kontroluj jego ilość oraz grubość warstwy.
• Ustal z wykonawcą wariant aplikacji podkładu i trzymaj się instrukcji producenta.
• Wymagaj raportów badań wg wskazanej normy i metody — i nie porównuj wprost liczb z różnych norm.
• Na przekroczeniach bezwykopowych nie stosuj standardowych opasek — dobór opisujemy w osobnym artykule.

Podsumowanie

Prawidłowy dobór opaski termokurczliwej to nie wybór „grubszej” czy „tańszej”, lecz zapisany w specyfikacji system: typ wg ISO 21809-3 lub klasa wg EN 12068, kompatybilność z powłoką fabryczną, określony wariant i grubość podkładu epoksydowego oraz jasne zasady odbioru. Tak opisane wymagania chronią złącze przed odspojeniami — a w konsekwencji rurociąg przed korozją, w tym ryzykiem SCC. Pomoc w doborze: napisz do naszego inżyniera albo skorzystaj z przewodnika „Jak wybrać odpowiedni rękaw termokurczliwy?”.

FAQ — najczęstsze pytania

Której normy użyć w specyfikacji: EN 12068 czy ISO 21809-3?
Obie są właściwe, ale opisują inne aspekty: EN 12068 — klasy odporności mechanicznej i temperatury użytkowej, ISO 21809-3 — budowę systemu FJC (typ 14A–14D, 18E) i wymagania montażowe. Najlepiej wskazać typ wg ISO i/lub klasę wg EN, pamiętając, że wyniki badań z obu norm nie są porównywalne wprost.

Czy opaska bez podkładu (typ 14A) wystarczy na gazociąg?
Dla rurociągów ciśnieniowych rekomendujemy systemy z podkładem epoksydowym (typ 14B) — ciągła warstwa epoksydu na stali to element bariery antykorozyjnej, istotny także z punktu widzenia prewencji SCC.

Na czym polega różnica między aplikacją „na mokro” i „na sucho”?
„Na mokro” opaska ląduje na nieutwardzonym podkładzie i obie warstwy utwardzają się wspólnie (wiązanie chemiczne, odporne na wahania temperatury montażu). „Na sucho” opaskę nakłada się na utwardzony podkład po nagrzaniu stali powyżej 100°C (wiązanie fizyczne, wymagające ścisłej kontroli temperatury).

Jak grubą warstwę podkładu epoksydowego przyjąć w projekcie?
ISO 21809-3 zaleca minimum 150 µm dla epoksydu płynnego (200 µm dla FBE) — warto zapisać tę wartość wprost i kontrolować przy odbiorze.
