Profil realizacji

Gazociąg DN 1000 Gustorzyn–Wronów, etap II Leśniewice–Rawa Mazowiecka - zabezpieczenie spoin przekroczeń HDD

Klient: ROMGOS (wykonawca robót)Branża: Rurociągi przesyłoweRok: 2022Zakres AGCOR: Dostawa materiałów, nadzór aplikatorskiInwestor: Operator Gazociągów Przesyłowych GAZ-SYSTEM S.A.

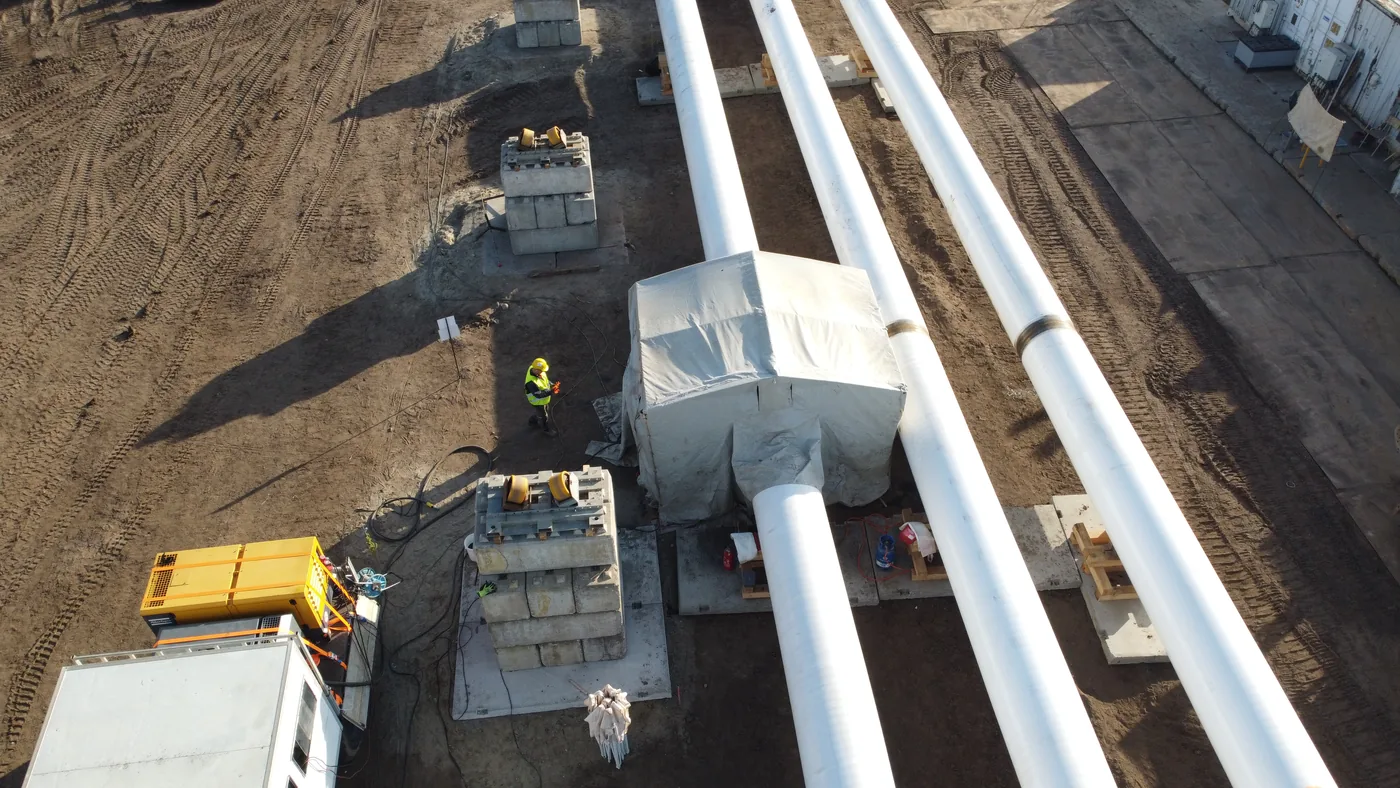

Zabezpieczenie spoin rurociągu DN1000 systemem SFPC® Integrity SOLIDE PP - Rawa Mazowiecka
DN 1000Średnica rurociągu
175Liczba zabezpieczonych spoin
10–11 mmGrubość powłoki
2022Rok realizacji
przewiert sterowany HDDTechnologia układania

Problem

Spoiny montażowe rurociągu DN1000 wymagały izolacji odpornej na obciążenia mechaniczne przy układaniu, przy zachowaniu tempa robót liniowych.

Rozwiązanie

Spoiny zabezpieczono systemem SFPC® Integrity SOLIDE PP nakładanym natryskowo. Szybkie utwardzanie pozwala zasypać odcinek krótko po aplikacji.

Zastosowane wyroby:

Zadanie obejmowało izolowanie połączeń spawanych dla trzech przekroczeń bezwykopowych wykonanych w technologii HDD, systemem SFPC® Integrity SOLIDE PP, na gazociągu DN 1000:

  • przekroczenie rzeki Bzura - długość ok. 1295 m, 80 spoin,
  • przekroczenie rzeki Rawka - długość ok. 919 m, 60 spoin,
  • przekroczenie rzeki Łupia (Skierniewka) - długość ok. 518 m, 35 spoin

Prace zrealizowano w ramach zadania „Budowa gazociągu wysokiego ciśnienia MOP 8,4 MPa DN 1000 relacji Gustorzyn–Wronów, etap II Leśniewice–Rawa Mazowiecka" na terenie województw lubelskiego, mazowieckiego i łódzkiego, dla Operatora Gazociągów Przesyłowych GAZ-SYSTEM S.A. z siedzibą w Warszawie.

Wynik

Spoiny zabezpieczone w tempie zgodnym z harmonogramem robót liniowych.

Parametry realizacji

Średnica rurociąguDN 1000
Liczba zabezpieczonych spoin175
Grubość powłoki10–11 mm
Rok realizacji2022
Technologia układaniaprzewiert sterowany HDD

Powiązane artykuły

Zagadnienia techniczne z tej realizacji opisaliśmy szerzej w bazie wiedzy:

Dokumentacja fotograficzna

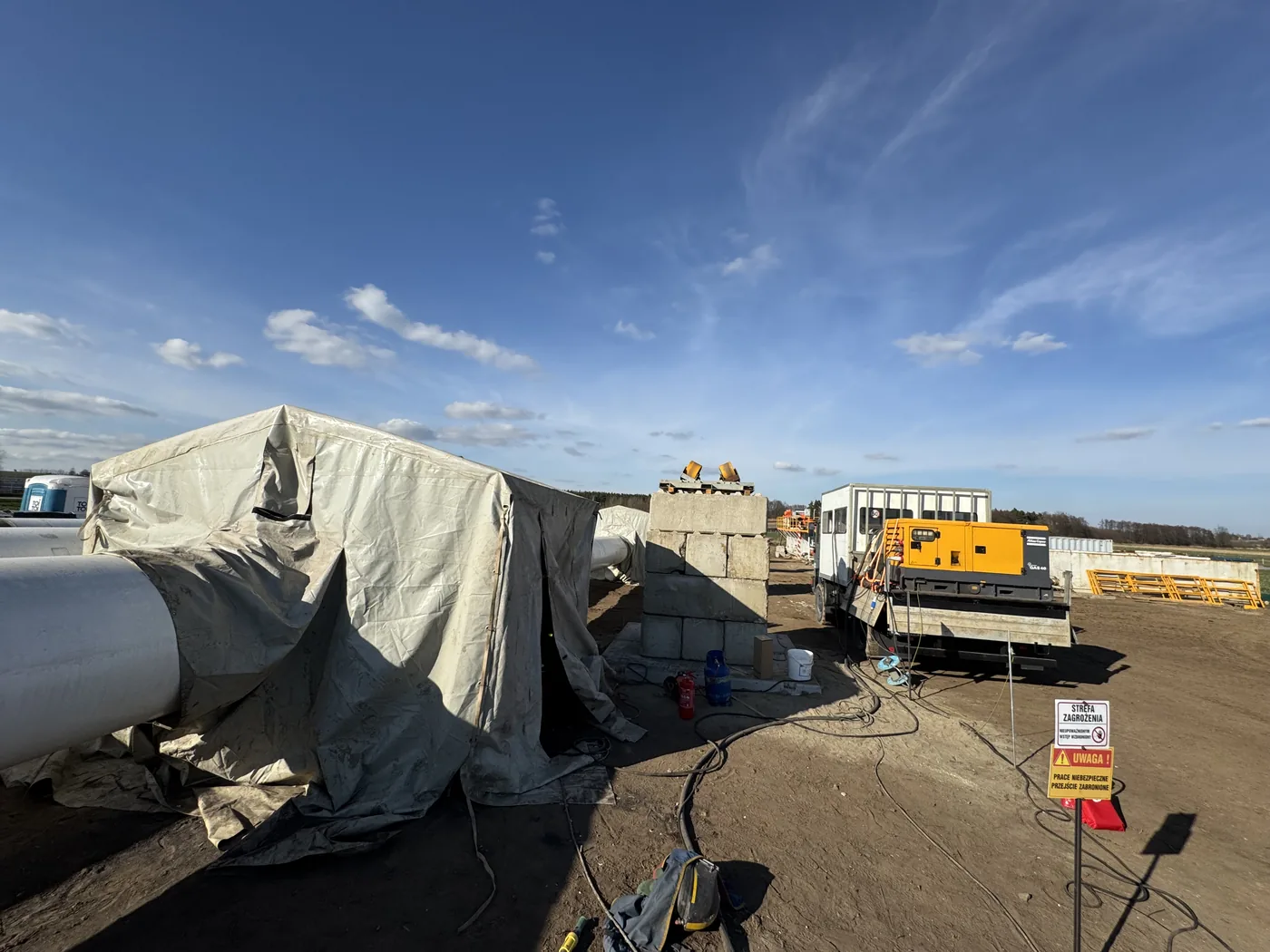

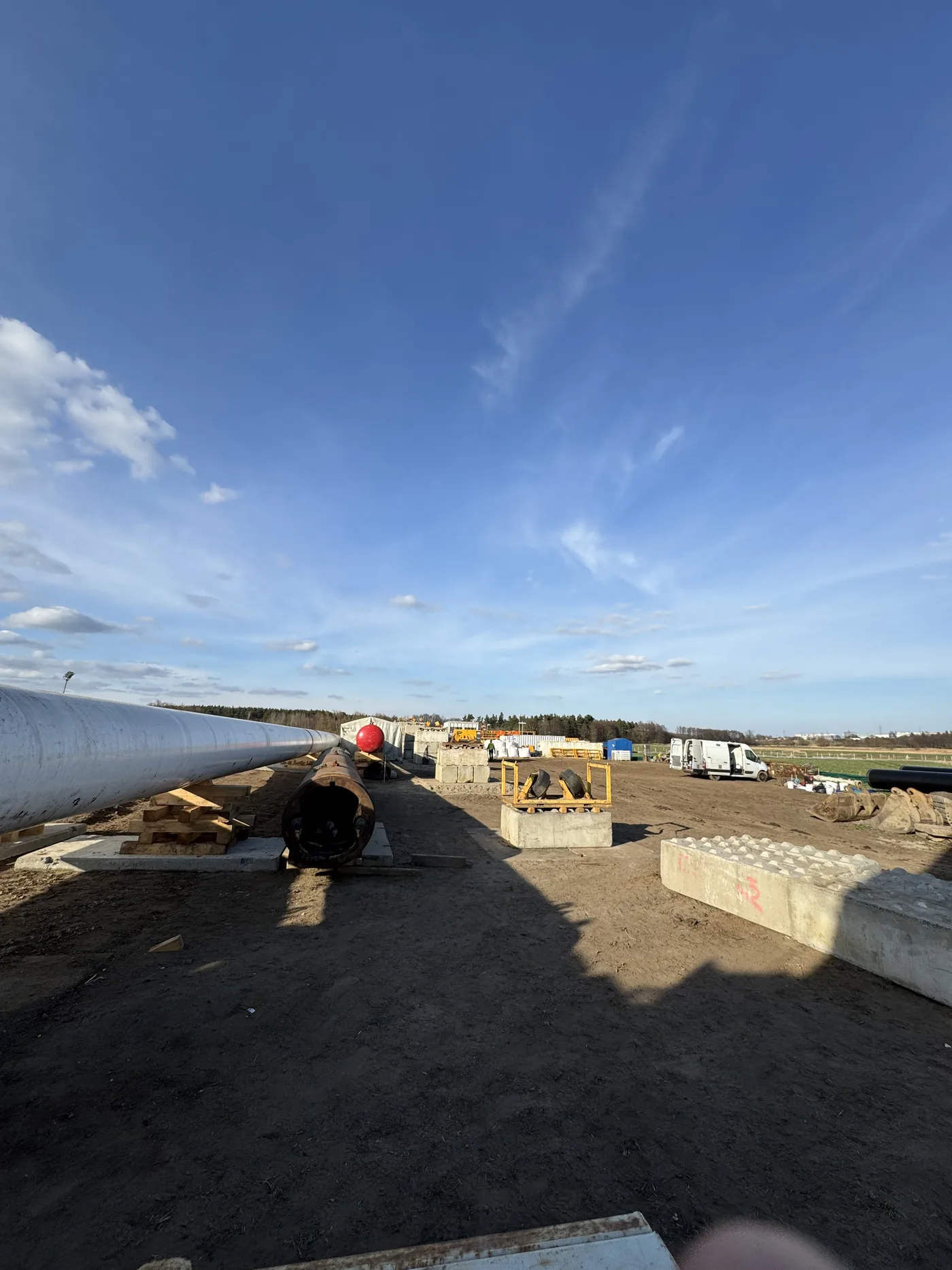

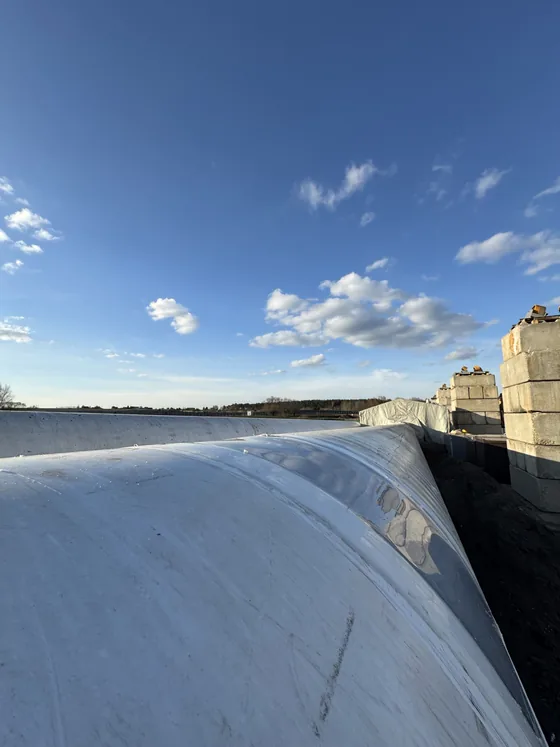

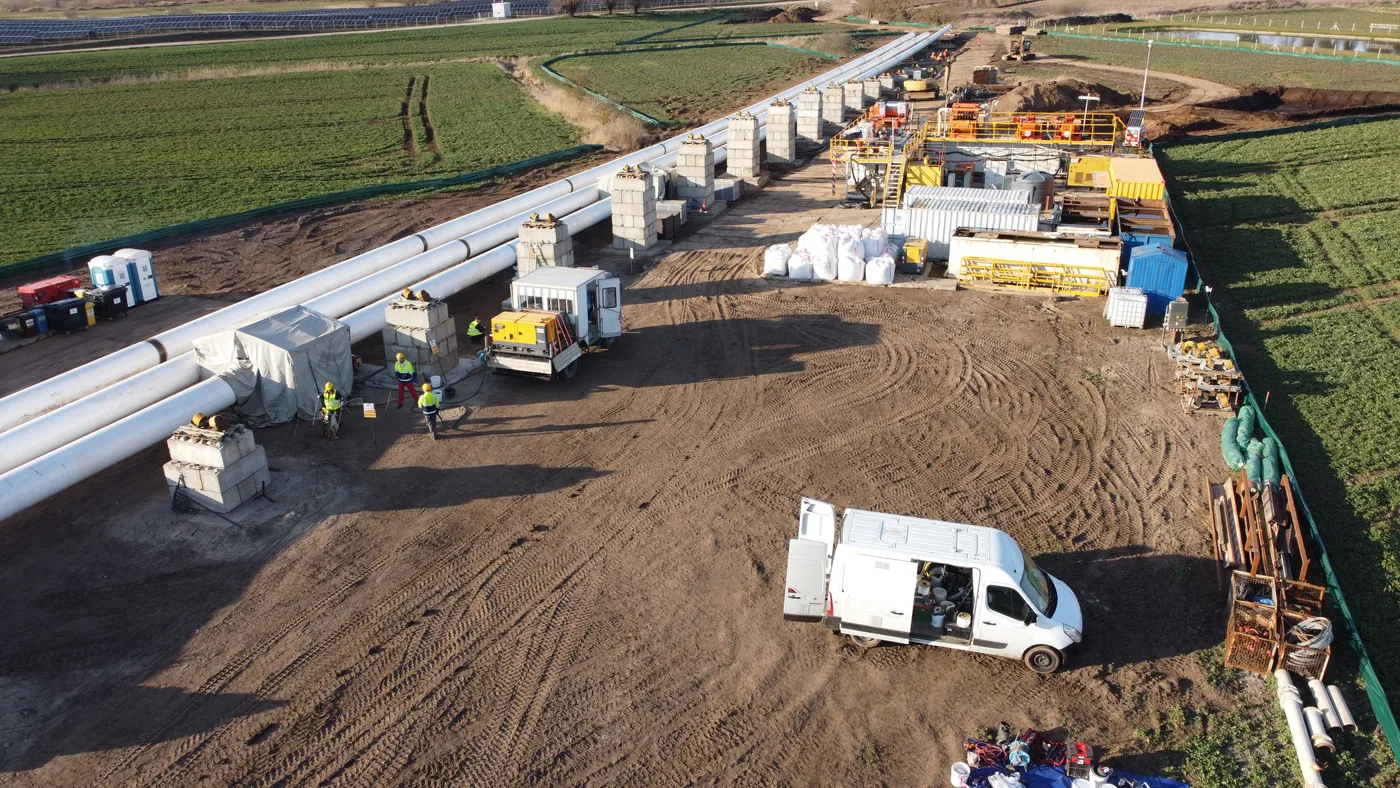

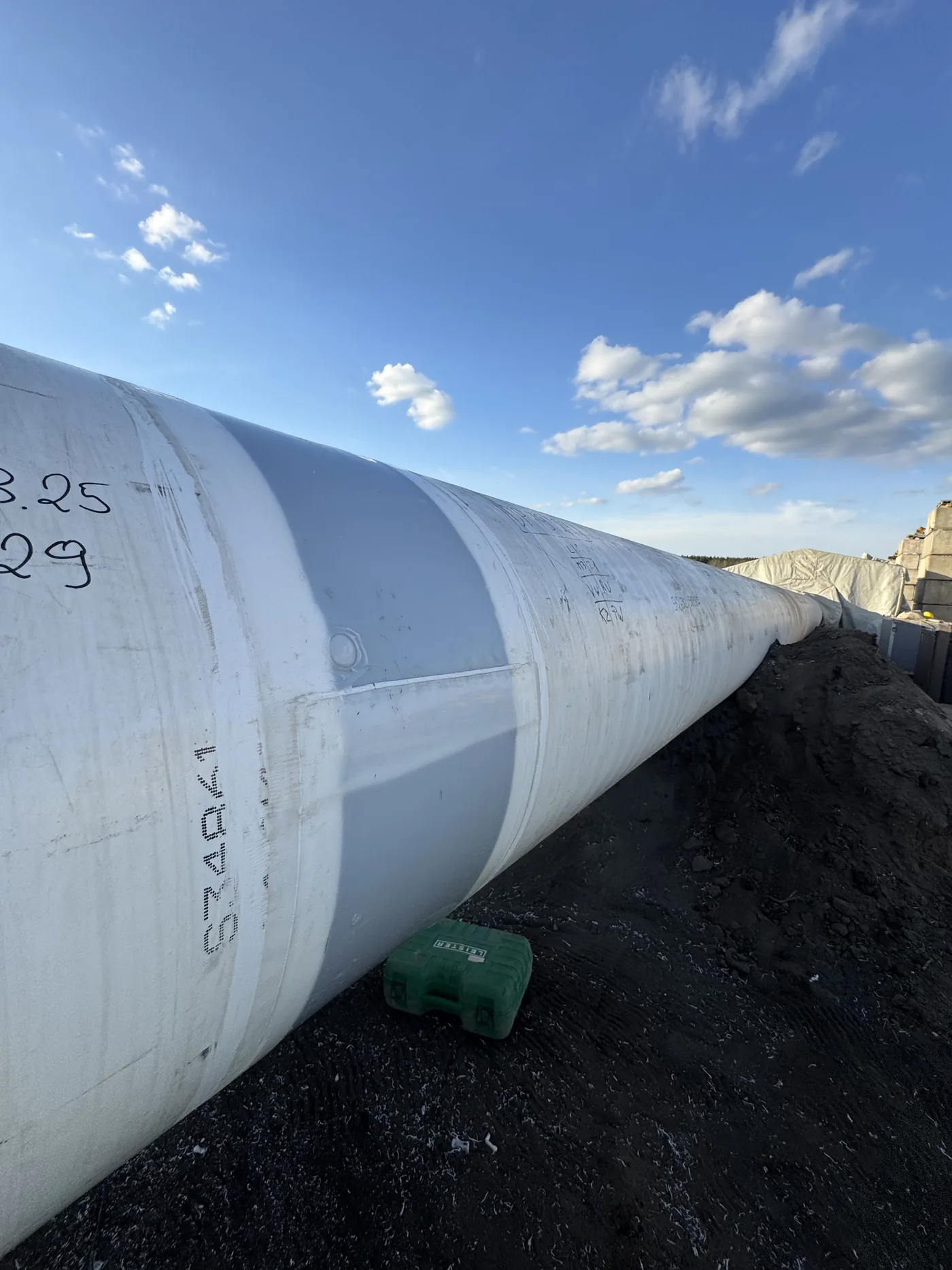

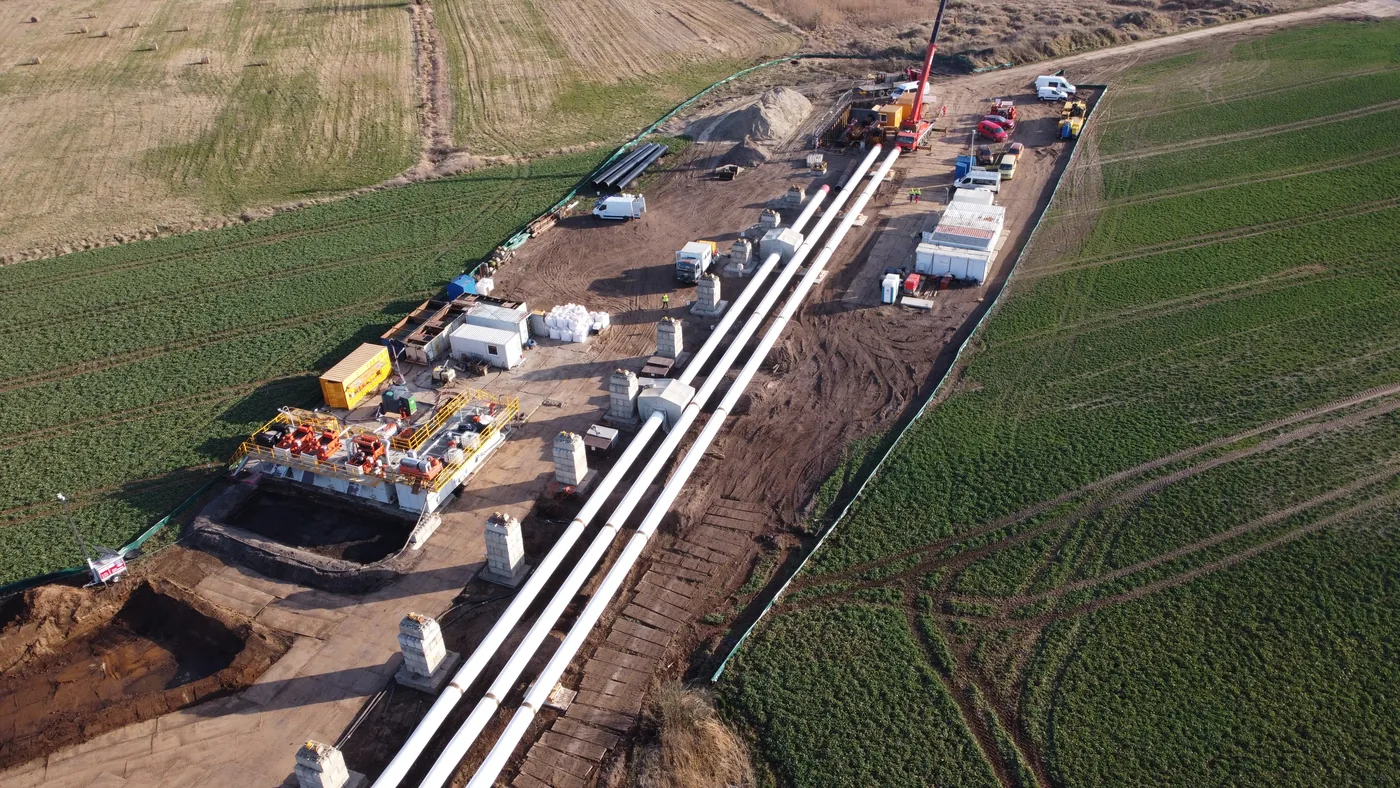

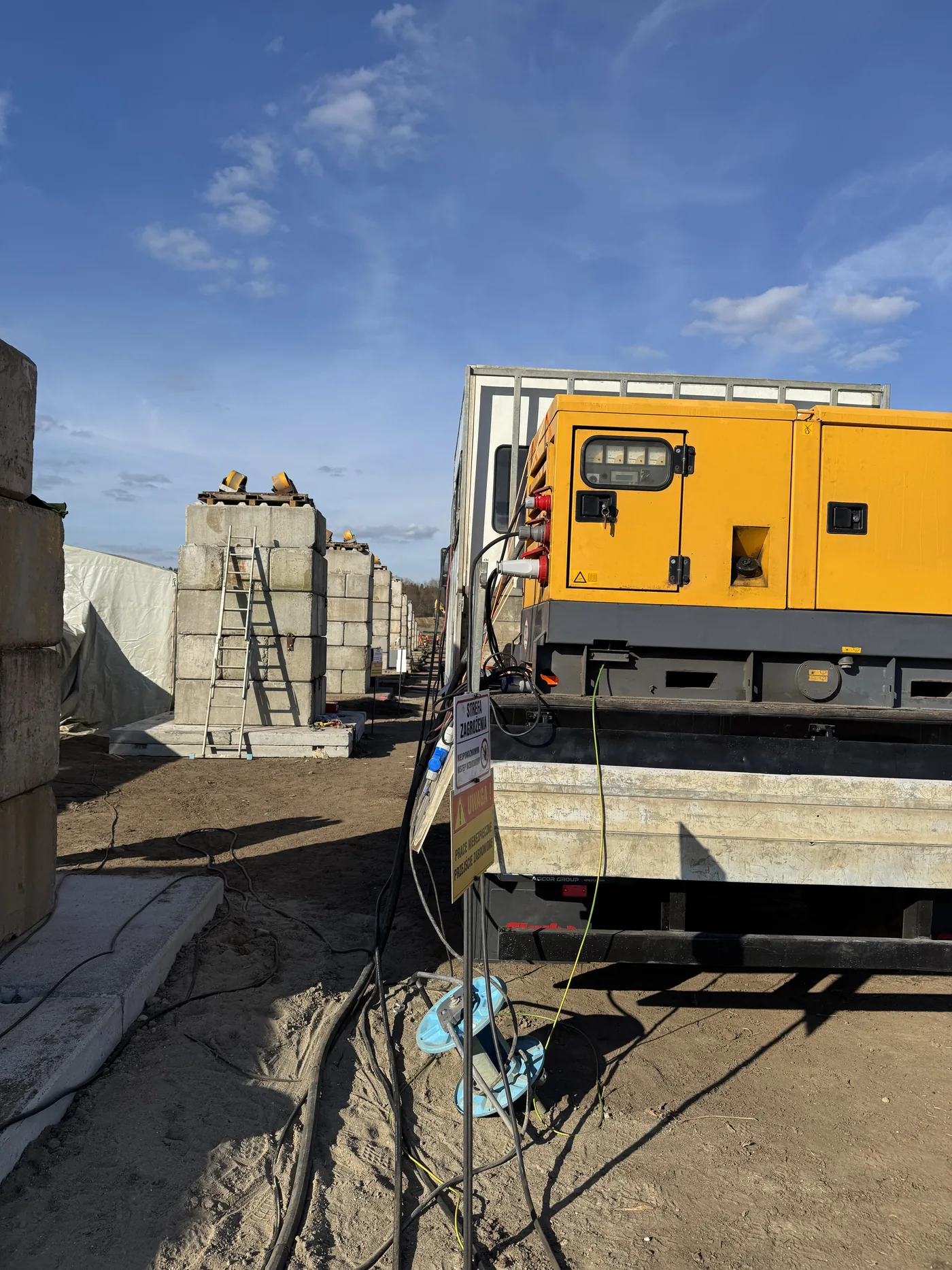

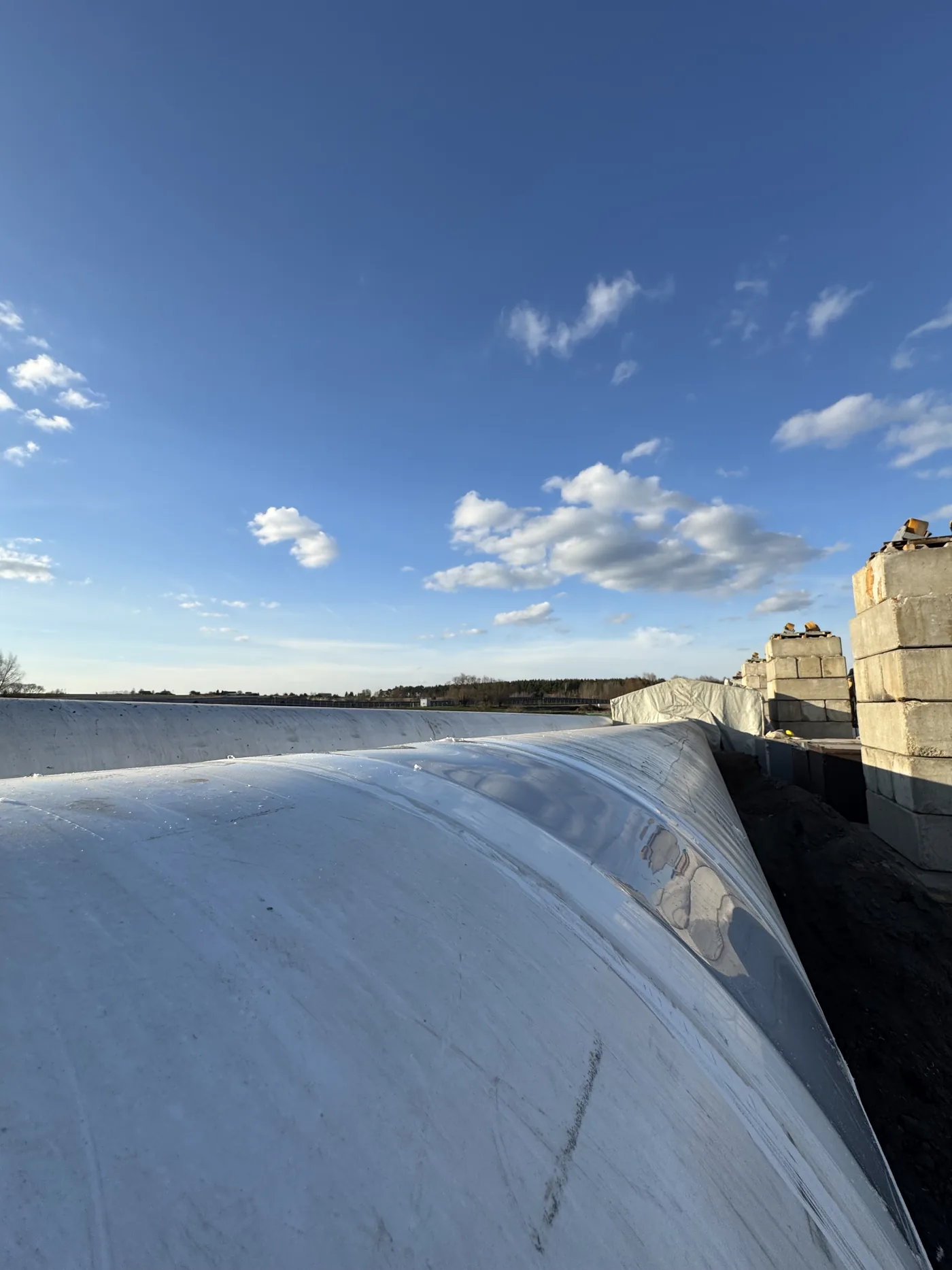

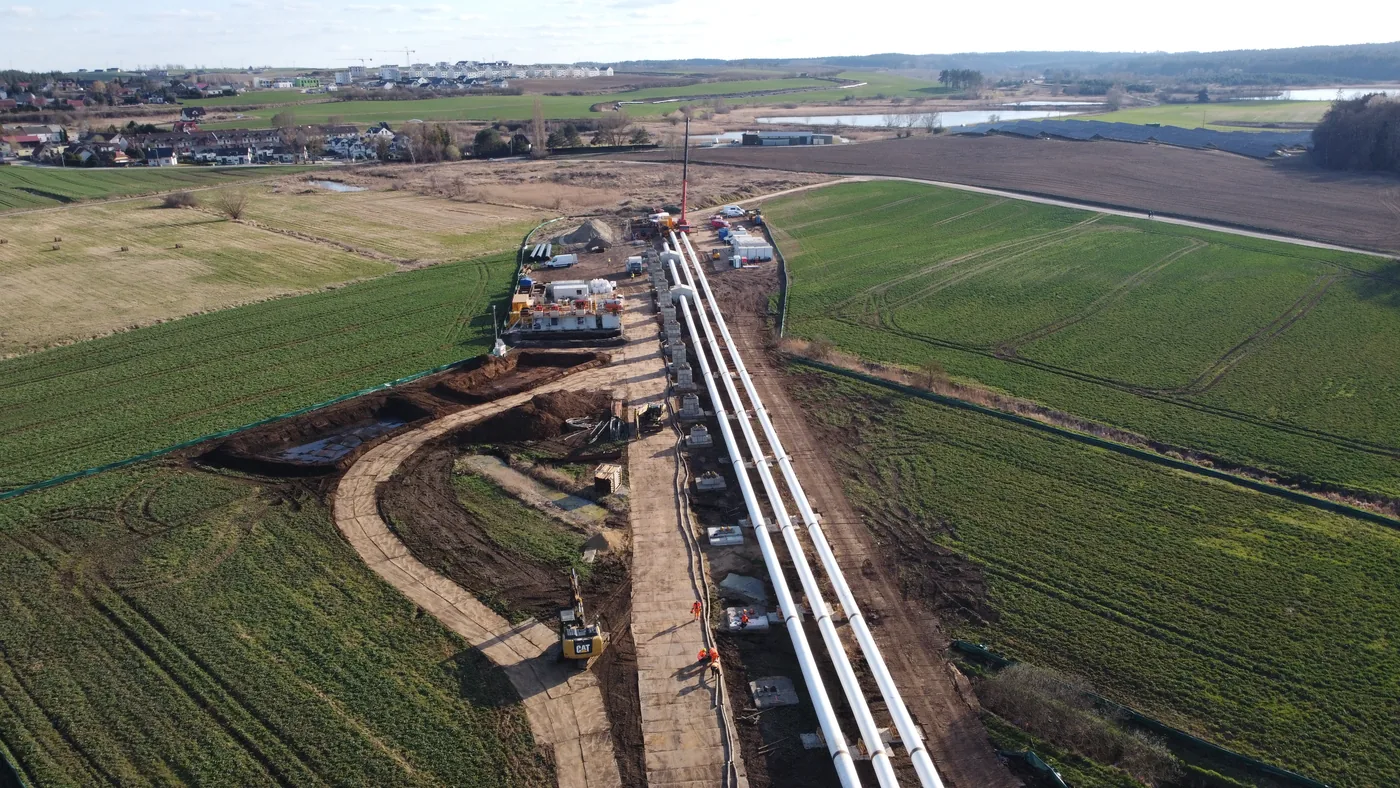

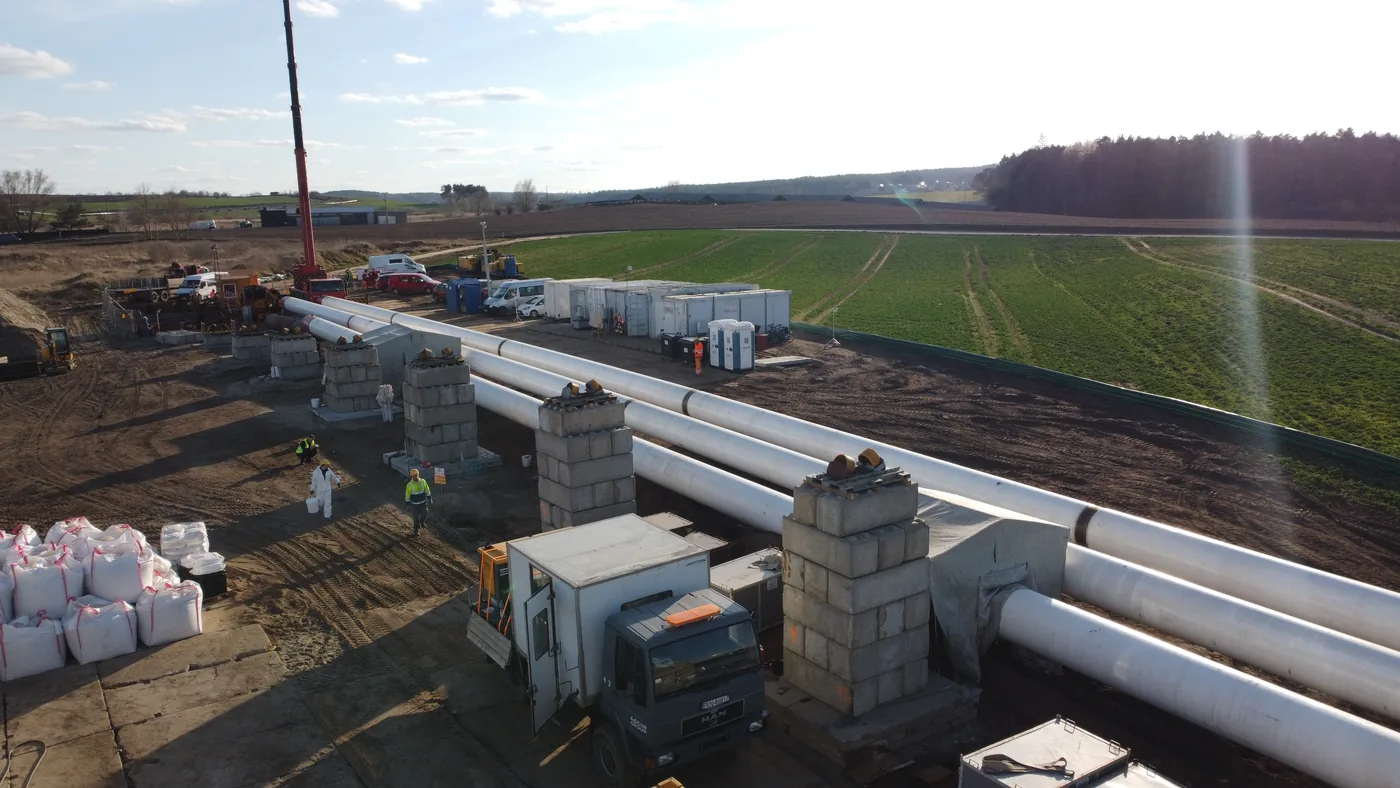

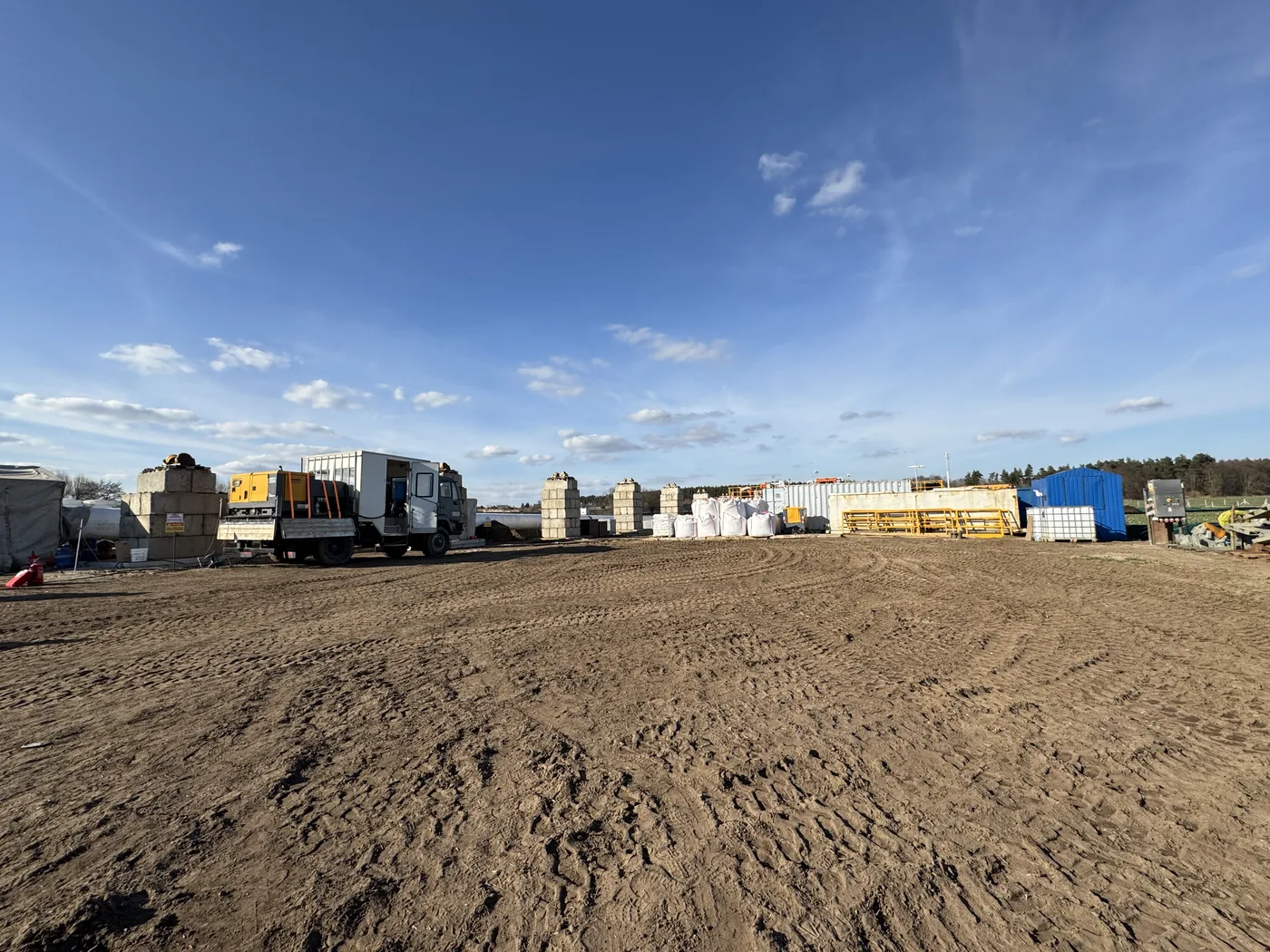

Zabezpieczenie spoin rurociągu DN1000 systemem SFPC® Integrity SOLIDE PP - Rawa Mazowiecka - zdjęcie 2Zabezpieczenie spoin rurociągu DN1000 systemem SFPC® Integrity SOLIDE PP - Rawa Mazowiecka - zdjęcie 3Zabezpieczenie spoin rurociągu DN1000 systemem SFPC® Integrity SOLIDE PP - Rawa Mazowiecka - zdjęcie 4Zabezpieczenie spoin rurociągu DN1000 systemem SFPC® Integrity SOLIDE PP - Rawa Mazowiecka - zdjęcie 5Zabezpieczenie spoin rurociągu DN1000 systemem SFPC® Integrity SOLIDE PP - Rawa Mazowiecka - zdjęcie 6Zabezpieczenie spoin rurociągu DN1000 systemem SFPC® Integrity SOLIDE PP - Rawa Mazowiecka - zdjęcie 7Zabezpieczenie spoin rurociągu DN1000 systemem SFPC® Integrity SOLIDE PP - Rawa Mazowiecka - zdjęcie 8Zabezpieczenie spoin rurociągu DN1000 systemem SFPC® Integrity SOLIDE PP - Rawa Mazowiecka - zdjęcie 9Zabezpieczenie spoin rurociągu DN1000 systemem SFPC® Integrity SOLIDE PP - Rawa Mazowiecka - zdjęcie 10Zabezpieczenie spoin rurociągu DN1000 systemem SFPC® Integrity SOLIDE PP - Rawa Mazowiecka - zdjęcie 11Zabezpieczenie spoin rurociągu DN1000 systemem SFPC® Integrity SOLIDE PP - Rawa Mazowiecka - zdjęcie 12
