Płoza dystansowa typ GKO-mk

Name: Płoza dystansowa typ GKO-mk
Brand: PSI Products
SKU: ploza-gko-mk

płoza centrująca niemetaliczna od DN150

Produkowane z tworzywa sztucznego PP płozy dystansowe firmy PSI Products przeznaczone są do ochrony rury produktowej w trakcie układania w rurze ochronnej oraz rurociągów chronionych katodowo

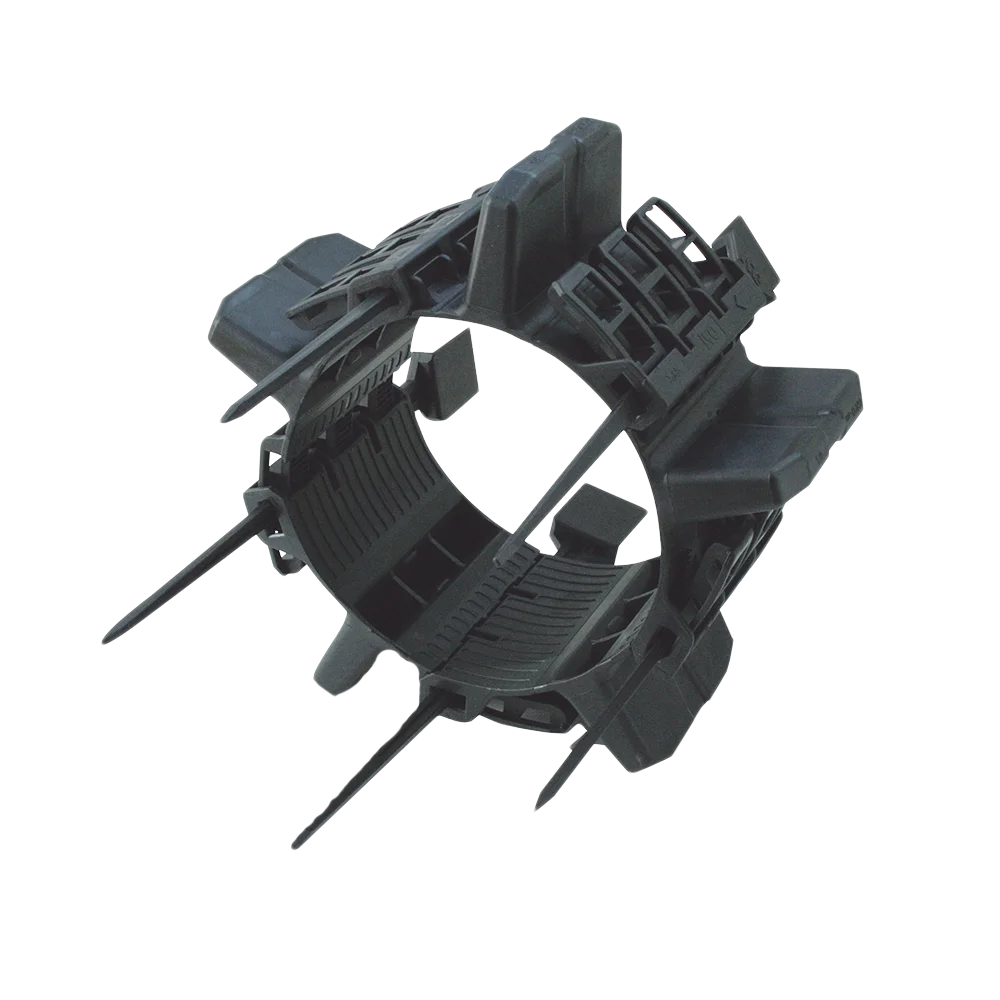

Płoza dystansowa typ GKO-mk - PSI Products, Przejścia bezwykopowe, widok produktu

Płoza dystansowa typ GKO-mk - PSI Products, Przejścia bezwykopowe, detal

Produkowane z tworzywa sztucznego PP płozy dystansowe firmy PSI Products przeznaczone są do ochrony rury produktowej w trakcie układania w rurze ochronnej oraz rurociągów chronionych katodowo. Opatentowana konstrukcja gwarantuje maksymalnie krótki czas montażu, bez połączeń śrubowych i dodatkowych urządzeń mocujących.

Opis produktu

Ze względu na system montażu klina bez użycia śrub i pół segmenty GKO-mk, instalację można przeprowadzić łatwo i szybko. W razie potrzeby można dołączyć dodatkowe kanały kablowe z opaskami kablowymi do segmentu.

Główne zalety

zakres średnic od DN150
wysokości płozy: 25 mm, 36 mm, 50 mm, 65 mm, 75 mm, 90 mm, 110 mm, 125 mm
obciążenie na pierścień: 250 kg (zalecany rozstaw co 2,5–3,0 m)
dzięki wykorzystaniu do produkcji polipropylenu nie posiada wrażliwości termicznej na wydłużenia i może być bez problemu montowana w każdych warunkach
brak elementów metalowych zwiększających prawdopodobieństwo zwarcia galwanicznego z rurą osłonową
elastyczna do każdego projektu
niemetalowe połączenie zapewniające prosty i szybki montaż
nowa technologia połączeń klinowych
wysoka odporność na pęknięcia naprężeniowe (18h zgodnie z ASTM D 1693)
wysoka udarność (15 kJ/m² zgodnie z ISO 179/2C)
duża odporność na ściskanie w wielkości ok. 10 N/mm²
trwała temperatura pracy do 90 °C, krótkotrwale do 110 °C
elektryczna wytrzymałość na przebicia 70–80 kV/mm (DIN VDE 0303)
odporność na promieniowanie UV
elastyczny do każdego projektu
wysoka udarność (15kj/m2 zgodnie z ISO 179/2C)
trwała temperatura pracy do 90°C, krótkotrwale nawet do 110°C

FAQ

Najczęstsze pytania o ten produkt

Do czego służy płoza dystansowa typ GKO-MK?

Płozy GKO-mk centrują i prowadzą rurę przewodową podczas wsuwania jej w rurę osłonową, chroniąc powłokę i zapewniając separację elektryczną - ważne przy ochronie katodowej. Dla średnic od DN150, obciążenie na pierścień 250 kg.

Jak dobrać płozę GKO-MK do konkretnego przekroczenia?

Dobór zależy od średnicy i masy rury przewodowej oraz wewnętrznej średnicy tulei osłonowej. AGCOR udostępnia formularz doboru płóz dystansowo-ślizgowych - po jego wypełnieniu inżynier wskaże właściwy typ i liczbę płóz na odcinek.

Zastosowanie

Centrowanie i podparcie rur przewodowych o mniejszych średnicach i obciążeniach w rurach osłonowych
Ograniczenie kontaktu rury przewodowej z osłoną podczas montażu i eksploatacji

Parametry techniczne

Zakres średnicod DN150

Wysokości płozy25–125 mm

Obciążenie na pierścień250 kg

Zalecany rozstawco 2,5–3,0 m

Temperatura pracydo 90 °C (krótkotrwale 110 °C)

Montażklin, bez śrub

MarkaPSI Products

Formularz doboru płóz →

Pliki do pobrania

PDFPobierz kartę techniczną (TDS)

Karta techniczna (TDS), instrukcja aplikacji i karta bezpieczeństwa (SDS) są udostępniane na zapytanie. Wypełnij formularz - prześlemy komplet dokumentacji.
