Płoza dystansowa typ GKO-gl

Name: Płoza dystansowa typ GKO-gl
Brand: PSI Products
SKU: ploza-gko-gl

płoza centrująca niemetaliczna DN400-DN2400

Produkowane z tworzywa sztucznego PP płozy dystansowe firmy PSI Products przeznaczone są do ochrony rury produktowej w trakcie układania w rurze ochronnej oraz rurociągów chronionych katodowo

Płoza dystansowa typ GKO-gl - PSI Products, Przejścia bezwykopowe, widok produktu

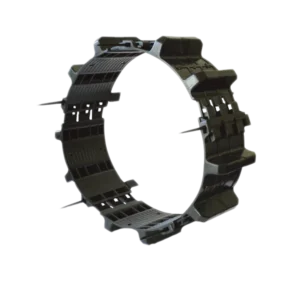

Płoza dystansowa typ GKO-gl - PSI Products, Przejścia bezwykopowe, detal

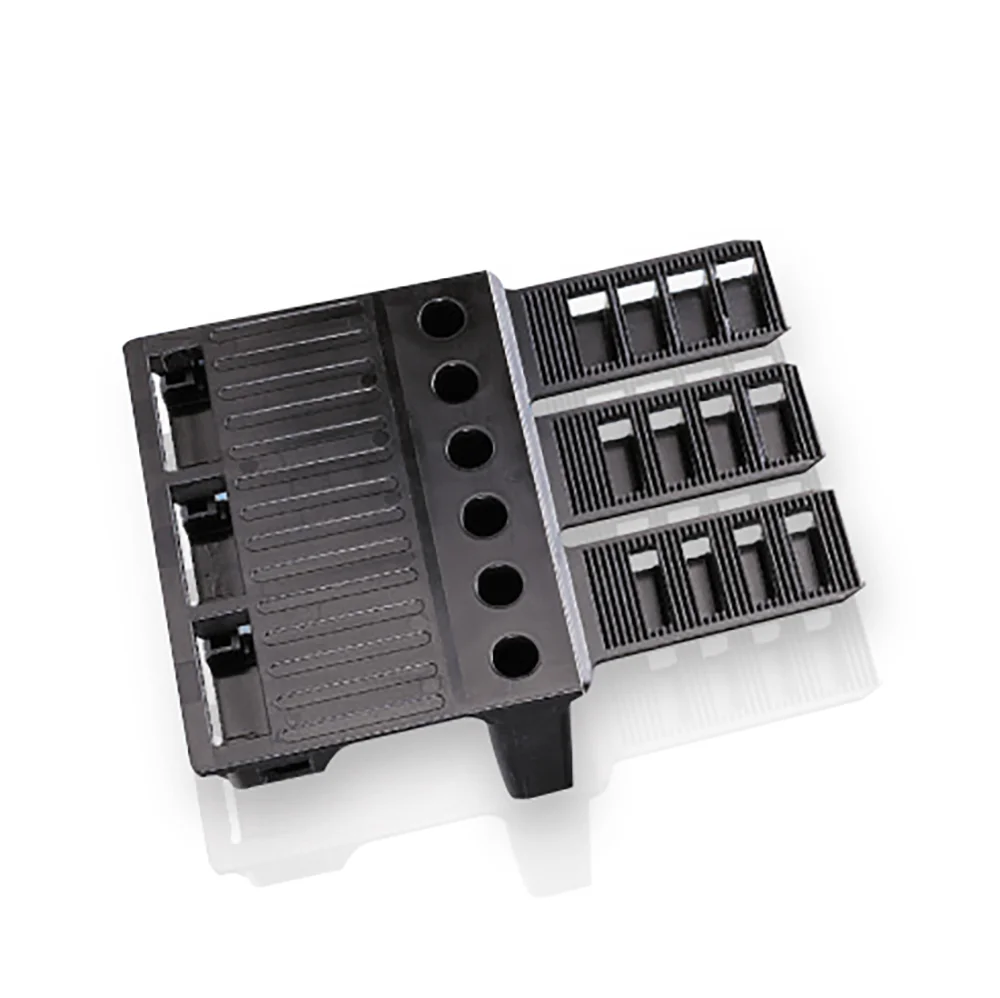

Płoza dystansowa typ GKO-gl - PSI Products, Przejścia bezwykopowe, detal 2

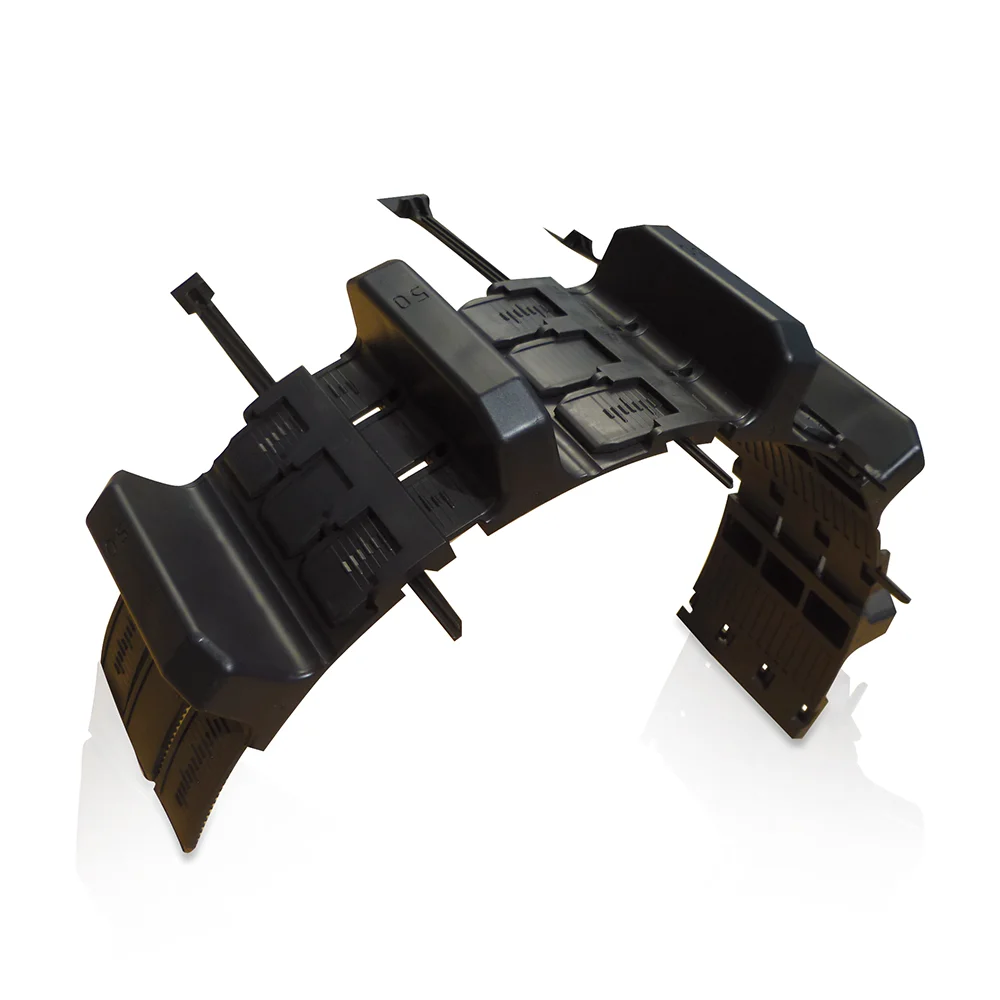

Płoza dystansowa typ GKO-gl - PSI Products, Przejścia bezwykopowe, detal 3

Produkowane z tworzywa sztucznego PP płozy dystansowe firmy PSI Products przeznaczone są do ochrony rury produktowej w trakcie układania w rurze ochronnej oraz rurociągów chronionych katodowo. Opatentowana konstrukcja gwarantuje maksymalnie krótki czas montażu, bez połączeń śrubowych i dodatkowych urządzeń mocujących.

Opis produktu

Ze względu na system montażu klina bez użycia śrub i pół segmenty GKO, instalację można przeprowadzić łatwo i szybko. W razie potrzeby można dołączyć dodatkowe kanały kablowe z opaskami kablowymi do segmentu.

Główne zalety

zakres średnic od DN400 do DN2400
wysokości płozy: 36 mm, 50 mm, 65 mm, 75 mm, 90 mm, 110 mm, 125 mm
obciążenie na pierścień: 4000 kg (zalecany rozstaw co 2,5–3,0 m) lub 14 200 kg dla wersji przeznaczonej do wysokich obciążeń GKO-gs
dzięki wykorzystaniu do produkcji polipropylenu nie posiada wrażliwości termicznej na wydłużenia i może być bez problemu montowana w każdych warunkach
brak elementów metalowych zwiększających prawdopodobieństwo zwarcia galwanicznego z rurą osłonową
elastyczna do każdego projektu
niemetalowe połączenie zapewniające prosty i szybki montaż
nowa technologia połączeń klinowych
wysoka odporność na pęknięcia naprężeniowe (18h zgodnie z ASTM D 1693)
wysoka udarność (15 kJ/m² zgodnie z ISO 179/2C)
duża odporność na ściskanie w wielkości ok. 10 N/mm²
trwała temperatura pracy do 90 °C, krótkotrwale do 110 °C
elektryczna wytrzymałość na przebicia 70–80 kV/mm (DIN VDE 0303)
odporność na promieniowanie UV
elastyczny do każdego projektu
wysoka udarność (15kj/m2 zgodnie z ISO 179/2C)
trwała temperatura pracy do 90°C, krótkotrwale nawet do 110°C

FAQ

Najczęstsze pytania o ten produkt

Do czego służy płoza dystansowa typ GKO-GL?

Płozy GKO-gl prowadzą rurę produktową w rurze osłonowej przy dużych średnicach DN400–DN2400 - centrują ją i zabierają obciążenie z powłoki (do 4000 kg na pierścień; wersja GKO-gs: 14 200 kg).

Czym różni się płoza GKO-GL od GKO-MK?

Warianty GKO różnią się konstrukcją i zakresem średnic - GL i MK dobierane są do średnicy rury przewodowej oraz średnicy tulei osłonowej. Dobór konkretnego typu najlepiej oprzeć na formularzu doboru płóz lub konsultacji z inżynierem.

Zastosowanie

Centrowanie i mechaniczne podparcie rur przewodowych o dużych średnicach lub wysokich obciążeniach w rurach osłonowych
Ograniczenie kontaktu rury przewodowej z osłoną podczas montażu i eksploatacji

Parametry techniczne

Zakres średnicDN400–DN2400

Wysokości płozy36 / 50 / 65 / 75 / 90 / 110 / 125 mm

Obciążenie na pierścień4000 kg (GKO-gs: 14 200 kg)

Zalecany rozstawco 2,5–3,0 m

Temperatura pracydo 90 °C (krótkotrwale 110 °C)

Montażklin, bez śrub

MarkaPSI Products

Formularz doboru płóz →

Pliki do pobrania

PDFPobierz kartę techniczną (TDS)

Karta techniczna (TDS), instrukcja aplikacji i karta bezpieczeństwa (SDS) są udostępniane na zapytanie. Wypełnij formularz - prześlemy komplet dokumentacji.

Poproś o dokumentację tego produktu

Zapytaj o ten produkt → ← Katalog
