Typ DW PSI

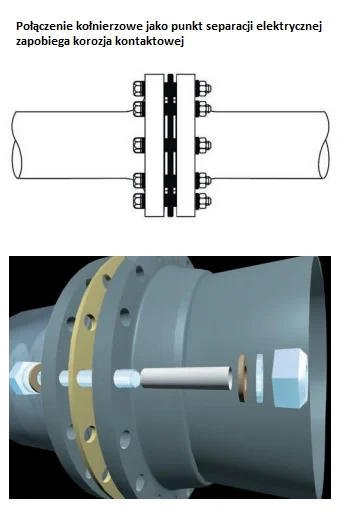

Oprócz nowych instalacji, izolacje kołnierzowe PSI oferują możliwość przekształcenia istniejących połączeń kołnierzowych w punkt separacji elektrycznej. W ten sposób nie jest konieczne dokonywanie żadnych mechanicznych zmian w połączeniu kołnierzowym. Zestawy izolacyjne kołnierzy PSI są dostępne dla wszystkich popularnych standardów, rozmiarów i współczynników ciśnienia. Izolacje kołnierzy PSI mogą być dostarczone jako pojedyncza uszczelka lub kompletny zestaw izolacji kołnierza. Zestaw izolacyjny DW składa się z jednej tulei izolacyjnej, 2 podkładek izolacyjnych oraz 2 podkładek stalowych na każdy otwór na śrubę. Zestawy izolacyjne dostępne są również w specjalnych rozmiarach.

Tuleje izolacyjne dostępne są z następujących materiałów:

Tuleje izolacyjne są przeznaczone do wszystkich typów kołnierzy, które można łatwo włożyć w otwory na śruby. Tuleje izolacyjne PSI mają grubość ścianki 0,3 – 0,8 mm i są instalowane razem z podkładkami izolacyjnymi i stalowymi. Są one dostępne dla standardowych amerykańskich rozmiarów śrub od 1/2” (12,7 mm) do 3 1/2” (88,9 mm), a także metrycznych rozmiarów śrub od M12 do M52.

Inne rozmiary dostępne na zamówienie.

Podkładki izolacyjne PSI mają doskonałe właściwości izolacyjne. Dopasowanie zaprojektowano tak, aby rękaw izolacyjny można było włożyć przez podkładkę izolującą. Są one dostępne dla standardowych amerykańskich rozmiarów śrub od 1/2” (12,7 mm) do 3 1/2” (88,9 mm), a także metrycznych rozmiarów śrub od M12 do M52. Inne rozmiary na życzenie.

Podkładki stalowe są zaprojektowane w taki sposób, aby można było przez nie przełożyć tuleję izolacyjną. Podkładki stalowe dostępne są z następujących materiałów:

Tuleja izolacyjna

• Mylar (wersja standardowa)
• Nomex 410
• Fenol
• G-7 (laminat z kompozytu szklanego silikonu)
• G-10 (laminat kompozytowy z włókna szklanego)

Inne rozmiary dostępne na zamówienie.

Podkładki izolacyjne

• Laminowana żywica fenolowa (wersja standardowa)
• G-7 (laminat kompozytowy szklano-silikonowy)
• HCS (zastrzeżona powłoka X37)

Podkładki stalowe

• Stal walcowana na gorąco ST37, ocynkowana (wersja standardowa)
• Stal nierdzewna walcowana na gorąco S316 [V4A (wersja specjalna)]
