STOPKiT®
system awaryjnej naprawy wycieku rurociągu do 120 bar (EPRS)

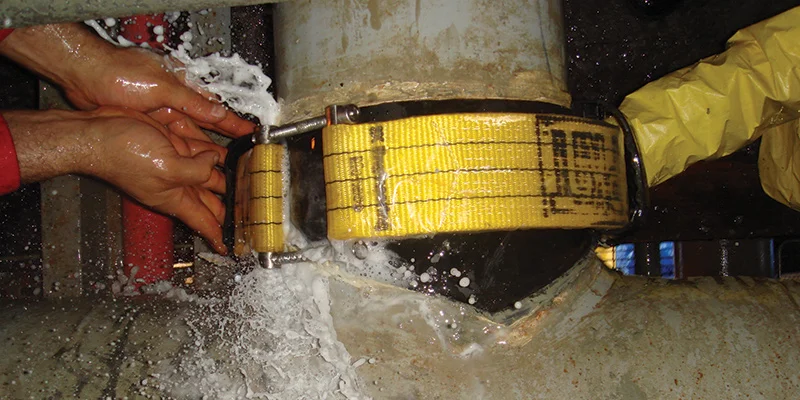

Awaryjny system uszczelniania wycieków pod ciśnieniem do 120 bar (EPRS). Zatrzymuje wyciek oleju, gazu, wody i innych mediów w ciągu ok. 5 minut - bez wyłączania instalacji.
Izba Gospodarcza Gazownictwa
Bez wyłączenia z ruchu
Concept Engineering
Problem → Rozwiązanie
Wyciek pod ciśnieniem to przestój i ryzyko HSE.
Produkt wyróżniony w trakcie EXPO-GAS 2023 w plebiscycie organizowanym przez Izbę Gospodarczą Gazownictwa
STOPKiT® to najskuteczniejsza naprawa na świecie, która w ciągu kilku minut potrafi uszczelnić wyciek na pracującej instalacji lub magistrali przesyłowej.
Zatrzymuje różne rodzaje wycieków (olej, gaz, woda oraz inne media) na rurach o średnicach od DN50 do DN1400, a także ma zastosowanie w przypadku zmiennych geometrii (rura owalna, kolanko lub łuki) i nierówności, takich jak spoiny.

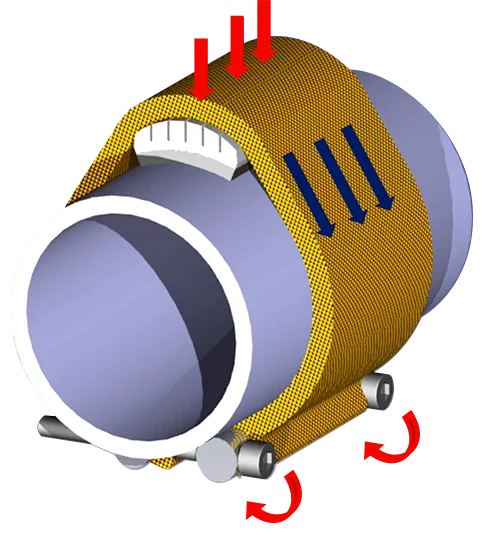

System działa poprzez koncentrację wszystkich naprężeń w miejscu uszkodzenia. Naprężenie obręczy potrzebne do zatrzymania wycieku jest przenoszone przez pasek techniczny i śruby. Mocne włókna paska są odporne na temperaturę i naprężenia.
Skład zestawu zawiera żółty pas(y) dla zastosowań lądowych lub czerwony dla zastosowań morskich, łatkę (50 x 100mm lub 100 x 100mm), pręty ze stali nierdzewnej, śruby i pozycjoner STOPKiT® (liczba pasów, pręty ze stali nierdzewnej, ilość śrub zależy od średnicy rury).
Opis produktu
STOPKiT® to system awaryjnego uszczelniania wycieków, który w ok. 5 minut pozwala zatrzymać wyciek na pracującej instalacji lub magistrali przesyłowej - jako naprawa tymczasowa do czasu wykonania naprawy właściwej.
Główne zalety
- nie wymaga wyłączenia produkcji oraz przesyłu
- brak dodatkowego obciążenia rury (lekki produkt)
- szybka instalacja – 5 minut
- łatwy do przechowywania
- okres ważności: 5 lat
- temperatura do +150°C

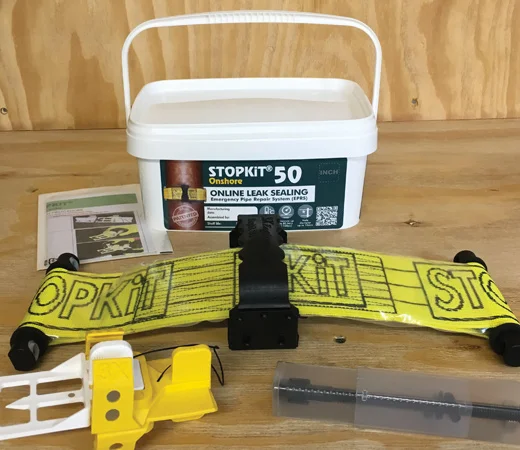

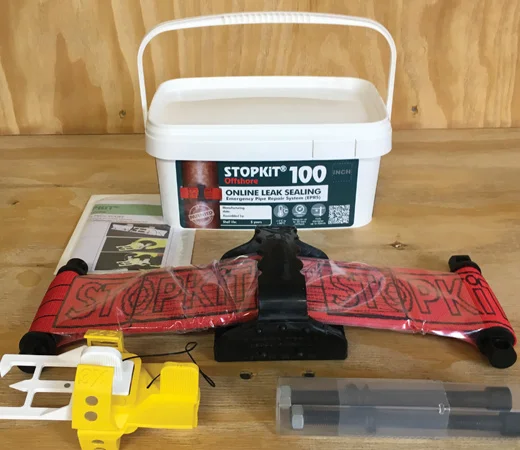

Skład zestawu

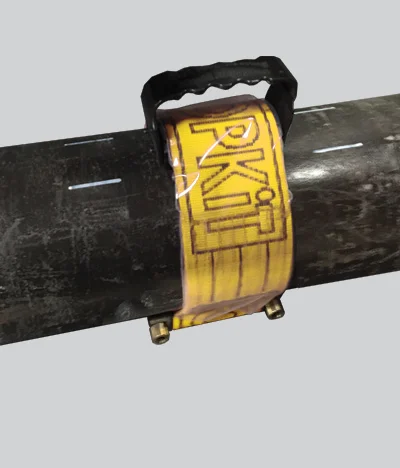

- żółty pas(y) dla zastosowań lądowych lub czerwony dla zastosowań morskich
- łatkę (50 x 100 mm lub 100 x 100 mm)
- pręty ze stali nierdzewnej
- śruby i pozycjoner STOPKiT®
(liczba pasów, pręty ze stali nierdzewnej, ilość śrub zależy od średnicy rury)
Kiedy nie stosować - ograniczenia systemu
- STOPKiT® to naprawa awaryjna i tymczasowa - nie zastępuje naprawy trwałej (np. wzmocnienia kompozytowego lub wymiany odcinka)
- Zakres ciśnienia, średnicy i wielkości otworu określa aktualna karta techniczna producenta - przed użyciem należy potwierdzić parametry instalacji z TDS
- Nie stosuje się przy defektach wymagających zatrzymania przesyłu (rozległa perforacja, uszkodzenie zagrożone katastrofą)
- Po opanowaniu wycieku instalację należy objąć nadzorem i zaplanować naprawę właściwą
Najczęstsze pytania o ten produkt
Do czego służy STOPKiT®?
To awaryjny system uszczelniania wycieków z rurociągu, zakładany bez wyłączania i bez rozhermetyzowania instalacji. Wyciek zostaje zatrzymany w kilka minut.
Z czego składa się zestaw?

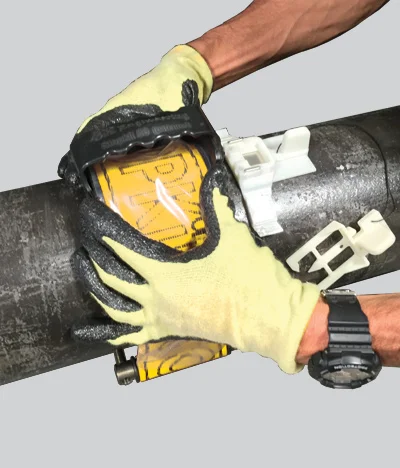

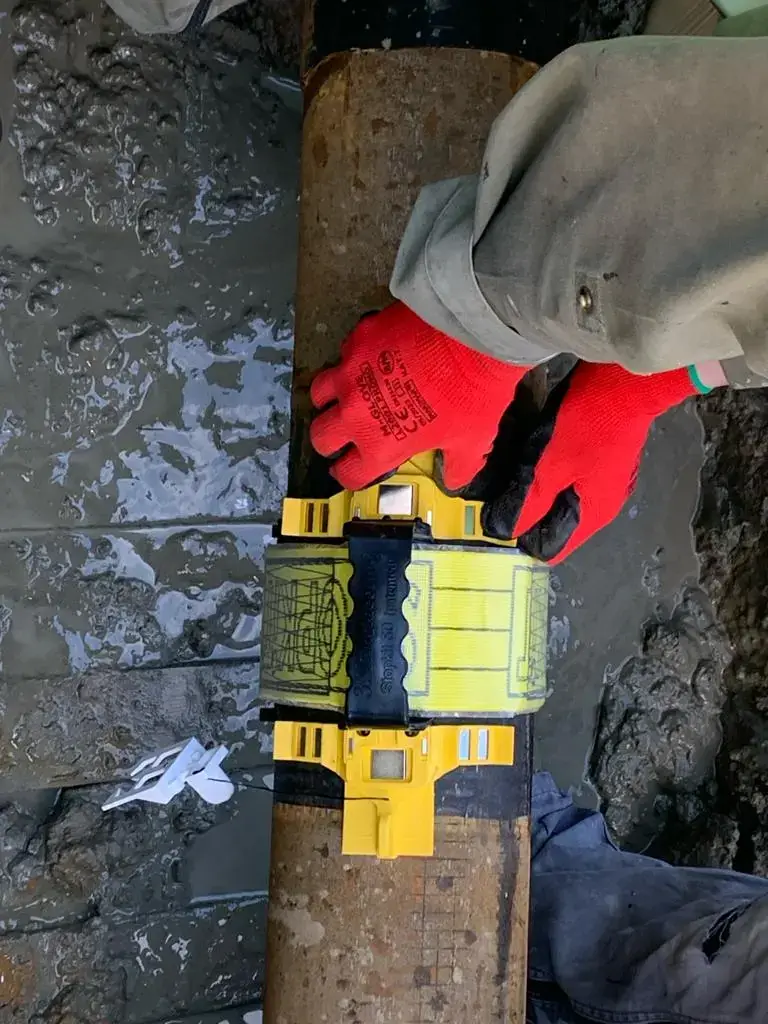

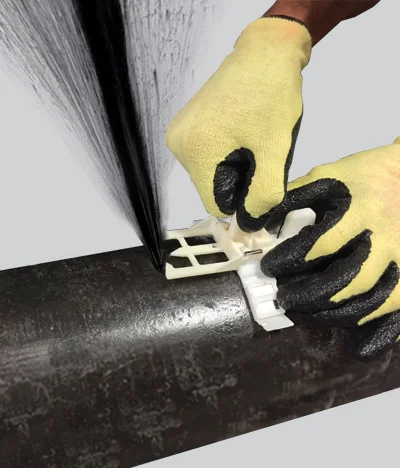

Z nakładki gumowej, pasów (ich liczba zależy od średnicy rury), listew ze stali nierdzewnej, śrub i wkrętów oraz pozycjonera STOPKiT® - przyrządu, który centruje nakładkę na wycieku i zapobiega jej przesunięciu podczas dokręcania.
Jaki jest zakres pracy poszczególnych wersji?
STOPKiT® 50 - otwór do 25 mm przy ciśnieniu do 120 bar. STOPKiT® 100 - otwór do 50 mm przy ciśnieniu do 50 bar. STOPKiT® SD - otwór do 20 mm przy ciśnieniu do 150 bar. Wszystkie do temperatury +150°C, na średnicach od 2” do 56”, w instalacjach lądowych, morskich i podwodnych.
Czy montaż wymaga wyłączenia instalacji?
Nie. Zestaw zakłada się pod ciśnieniem, bez postoju i bez rozhermetyzowania.
Czy wymagane jest przygotowanie powierzchni?
Nie. Rurę wystarczy oczyścić acetonem, a powierzchnia zewnętrzna nie może mieć ostrych krawędzi.
Jak długo można utrzymywać taką naprawę?
STOPKiT® jest rozwiązaniem tymczasowym i producent nie zaleca utrzymywania go dłużej niż kilka tygodni. Rzeczywisty czas zależy od średnicy otworu, ciśnienia i środowiska. Do naprawy trwałej służy REINFORCEKiT® 4D.
Obszary zastosowania

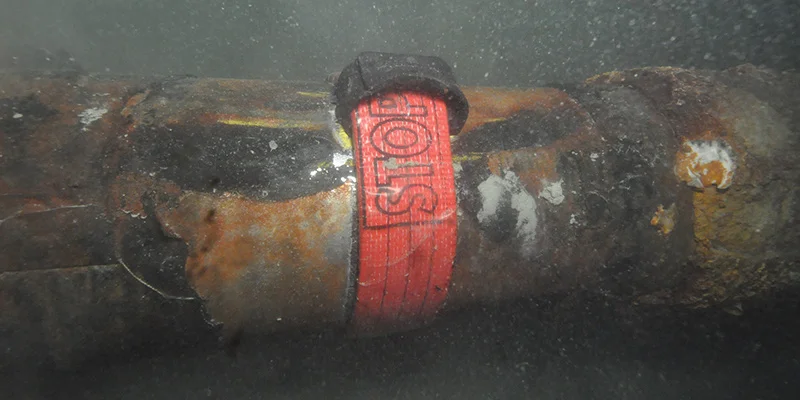

- na lądzie, na morzu oraz pod wodą
- nadaje się do uszczelnienia spoin, kolanka, łuków oraz rury owalnej
- średnice od DN50 do DN1400
- temperatura do +150 °C
- rury z najczęściej spotykanymi płynami i gazami
Zastosowanie
- Awaryjne i tymczasowe uszczelnianie czynnych wycieków z rurociągów
- Zastosowania lądowe, offshore i podwodne na rurach prostych, kolanach, spoinach oraz geometriach owalnych
- Typowe ciecze i gazy po dobraniu zestawu do średnicy otworu i rury, ciśnienia, temperatury oraz medium
Parametry techniczne
Pliki do pobrania
PDFPobierz kartę techniczną (TDS)
Karta techniczna (TDS), instrukcja aplikacji i karta bezpieczeństwa (SDS) są udostępniane na zapytanie. Wypełnij formularz - prześlemy komplet dokumentacji.
