MiniControl

Name: MiniControl
Brand: Weilekes Elektronik
SKU: minicontrol

moduł rozszerzający dla SOK i powielacz kanałów pomiarowych

Opcjonalny, dodatkowy moduł do zestawu monitoringu ochrony katodowej służący do programowania czujnika MiniTrans oraz MiniTransPlus i podwojeniu kanałów pomiarowych

36 mies. gwarancji

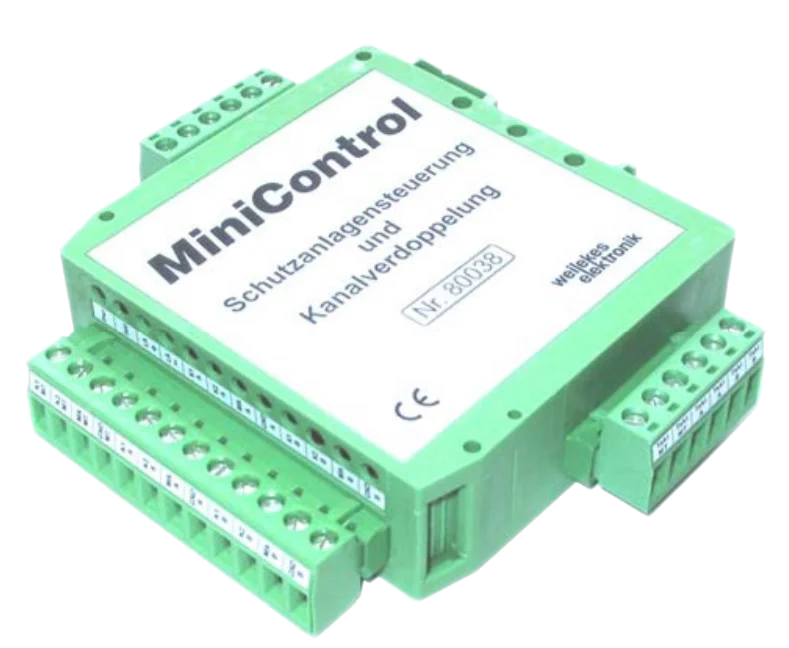

MiniControl - Weilekes Elektronik, Ochrona katodowa i monitoring, widok produktu

Sterowanie stacją ochrony katodowej

Jeżeli MT lub MTP odbierze polecenie sterowania stacją ochrony katodowej, to przekazuje je przy pomocy specjalnej kombinacji taktowania do modułu MiniControl („0” lub „1”). Odpowiednie wyjście przekaźnika „LA+” względnie „LA-” zostanie zamknięte na 200 ms. Dopasowane do tego sterowanie stacją ochrony katodowej reaguje na zamknięcie zestyku przekaźnika, i reguluje odpowiednio napięcie wyjściowe: wyżej względnie niżej.

Podwojenie kanału

Wyjścia podwojonego kanału (K1MT, K2MT, MIKMT, GNDMT) należy połączyć z kanałami wejściowymi MT/MTP. Galwanicznie oddzielone strony kanału (K1A, K2A, MIKA, GNDA) względnie (K1B, K2B, MIKB, GNDB) należy połączyć z dwoma punktami pomiarowymi. Wyjścia taktowania dla stron kanału mogą zostać oddzielone (TaktA i TaktB) lub użyte łącznie (TaktMT).

Podwojony kanał sterowany jest przez MT/MTP za pomocą kombinacji taktowania modułu MiniControl („2” lub „3”). Pomiar obydwu stron kanału odbywa się w odstępach 5 minutowych odpowiednio do czasów pomiarowych. Za pomocą oprogramowania WinTrans przeprowadzone zostanie niezależne przyporządkowanie podwojonych kanałów do odpowiednich miejsc pomiarowych.

FAQ

Najczęstsze pytania o ten produkt

Do czego służy MiniControl?

MiniControl to opcjonalny moduł zestawu monitoringu ochrony katodowej: służy do programowania czujników MiniTrans i MiniTrans Plus oraz podwaja liczbę kanałów pomiarowych zestawu.

Czy MiniControl marki Weilekes Elektronik jest dostępny w Polsce?

Tak. AGCOR GROUP jest wyłącznym przedstawicielem marki Weilekes Elektronik w Polsce - produkt MiniControl oferujemy z pełnym wsparciem technicznym, od doboru systemu po nadzór aplikacji. Wycenę i dostępność ustalamy indywidualnie: wystarczy wysłać zapytanie przez formularz na stronie.

Zastosowanie

Sterowanie i nadzór punktów lub stacji ochrony katodowej z wykorzystaniem urządzeń MiniTrans
Rozbudowa instalacji o dodatkowe kanały pomiarowe i funkcje przełączające zgodnie z konfiguracją systemu

Parametry techniczne

Sterowane wyjście: 60 V / 0,1 A
Rezystancja wewnętrzna: ok. 30 Ω
Zasilanie: 8 V DC, maks. 40 mA
Wymiary: 105 × 100 × 25 mm
Masa: 120 g

Pliki do pobrania

PDFPobierz kartę techniczną (TDS)

Karta techniczna (TDS), instrukcja aplikacji i karta bezpieczeństwa (SDS) są udostępniane na zapytanie. Wypełnij formularz - prześlemy komplet dokumentacji.
