Ochrona katodowa rurociągu — jak działa i jak monitorować ją zdalnie

Powłoka antykorozyjna chroni rurę fizycznie, ale to ochrona katodowa zabezpiecza ją elektrochemicznie w każdym miejscu, gdzie izolacja ulegnie uszkodzeniu. Wyjaśniamy zasadę działania, dwie metody wykonania oraz dlaczego zdalny monitoring zmienia ekonomię utrzymania rurociągów.

Dlaczego powłoka sama nie wystarczy?

Żadna powłoka nie jest idealna: mikrouszkodzenia powstają już przy transporcie, układaniu i zasypywaniu rury, a w czasie eksploatacji dochodzą starzenie materiału i ruchy gruntu. W miejscu ubytku izolacji stalowa powierzchnia ma kontakt z gruntem — i zaczyna się korozja elektrochemiczna. Ochrona katodowa przejmuje zadanie ochrony właśnie tych miejsc: polaryzuje metal do potencjału, w którym reakcja korozji zostaje zatrzymana.

Dwie metody ochrony katodowej

Metoda anod galwanicznych (poświęcanych). Do rurociągu podłącza się anody z metalu elektrycznie bardziej aktywnego niż stal — najczęściej magnezowe, jak anody magnezowe ELK ANODE. Anoda koroduje „za” rurociąg, dostarczając prąd ochronny bez zewnętrznego zasilania. Rozwiązanie proste, bezobsługowe i niezawodne — szczególnie dla mniejszych obiektów i dobrych powłok.

Metoda prądów wymuszonych (ICCP). Prąd ochronny dostarcza zewnętrzne źródło przez układ anod zanurzonych w gruncie. Metoda stosowana na długich ciągach przesyłowych i dużych obiektach, gdzie wymagane natężenia przekraczają możliwości anod galwanicznych.

Punkty pomiarowe — oczy systemu

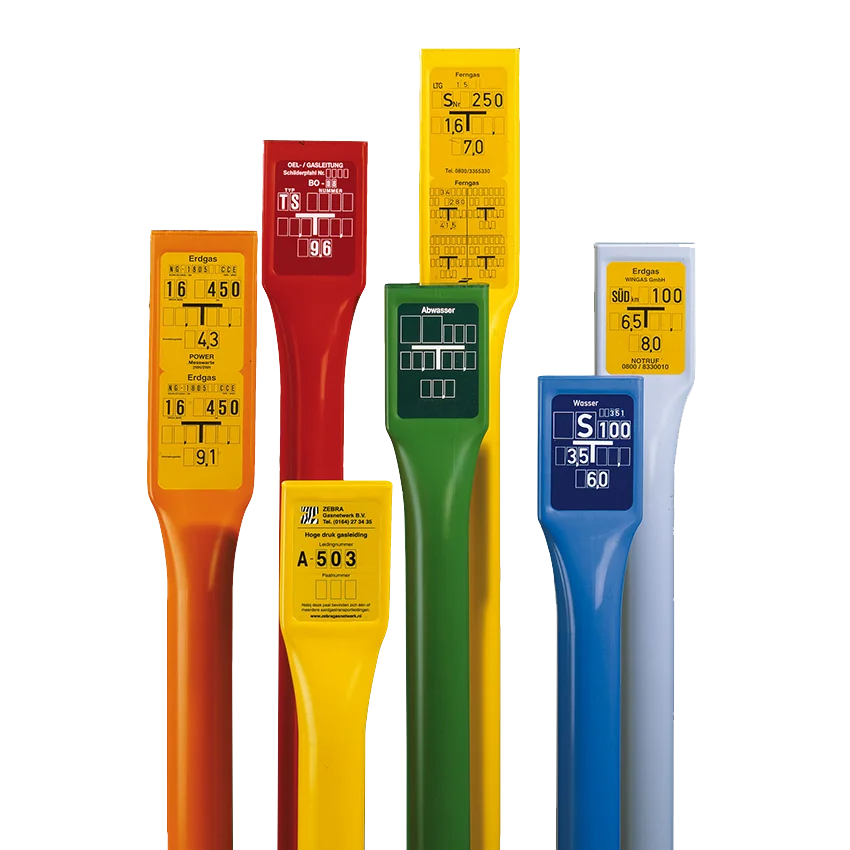

Skuteczność ochrony weryfikuje się pomiarami potencjału rury względem elektrody odniesienia w regularnych punktach pomiarowych. To właśnie do tego służą słupki pomiarowo-oznaczeniowe typu 2K — mieszczą urządzenia pomiarowe i jednocześnie oznaczają trasę gazociągu. W punktach tych mierzy się m.in. potencjał złączeniowy i wyłączeniowy (bez zakłóceń ohmicznych), napięcia przemienne i prądy ochronne.

Zdalny monitoring: pomiar bez dojazdu

Klasyczny obchód pomiarowy oznacza regularne wyjazdy ekip do każdego słupka. Zdalna kontrola zmienia ten model: urządzenia telemetryczne, jak MiniTrans Plus (Weilekes Elektronik), mierzą potencjały złączeniowe i wyłączeniowe, napięcia przemienne oraz natężenia prądów, a wyniki przesyłają drogą radiową (GSM) do systemu nadrzędnego. Urządzenie wyposażone jest w GPS, Bluetooth 4.0 i aplikację mobilną, a producent udziela na nie 60 miesięcy gwarancji.

Skala wdrożeń pokazuje dojrzałość technologii: tylko w poprzednim dziesięcioleciu zainstalowano blisko 10 000 urządzeń poprzedniej generacji MiniTrans w instalacjach ochrony katodowej i 4000 w punktach pomiarowych na całym świecie.

Kiedy zdalny monitoring się opłaca?

Zdalna kontrola ochrony katodowej pracuje ekonomicznie najlepiej wtedy, gdy objęta jest równocześnie cała sieć punktów pomiarowych i urządzeń ochrony — koszty regularnych dojazdów spadają wprost proporcjonalnie do liczby objętych monitoringiem obiektów. Dodatkowo system rejestruje historię pomiarów, co ułatwia wykrywanie dryfu parametrów zanim przekroczą wartości graniczne — zamiast reagować na korozję, operator reaguje na trend.

Kompletne zestawienie komponentów — anody, słupki, elektrody, telemetria — znajdziesz w kategorii ochrona katodowa i monitoring. Dobór konfiguracji do długości ciągu, rezystywności gruntu i stanu izolacji wykonują nasi inżynierowie: wyślij zapytanie.
